第39回ME2午前45問の類似問題

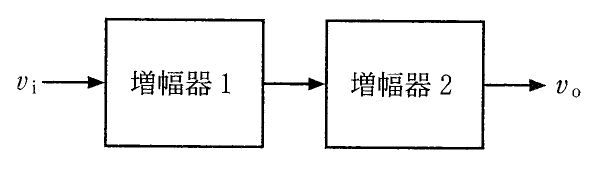

図のような2段構成の増幅器の入力Viに振幅1mVの信号を入力したところ出力VOの振幅は1Vであった。増幅器1の増幅度が26 dB であるとき、増幅器2の増幅度[dB]はどれか。

1: 14

2: 20

3: 34

4: 46

5: 50

増幅器に1mVの生体信号を入力したとき、出力信号は2Vであった。この増幅器の電圧利得はどれか。ただし、log102を0.3とする。

1: 30dB

2: 33dB

3: 60 dB

4: 66 dB

5: 2000 dB

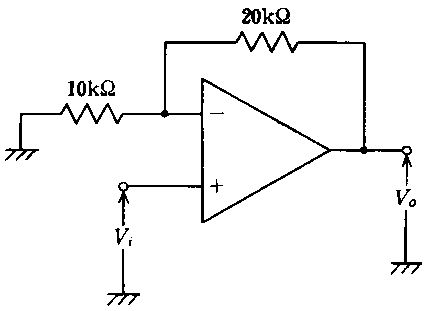

図の演算増幅器を用いた回路の電圧増幅度（V0／Vi）はどれか。

1: -3

2: -2

3: 1

4: 2

5: 3

図に示す演算増幅器を用いた回路の近似的な電圧の増幅度（利得）として正しいのはどれか。

1: -0.1

2: -1

3: -10

4: -20

5: ?100

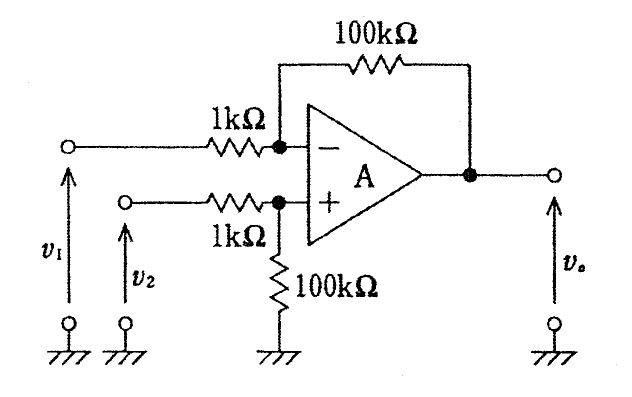

図の回路において出力電圧Voはどれか。ただし、入力電圧V1＝20mV、V2＝10mV、Aは理想演算増幅器とする。

1: 100V

2: 10V

3: 1V

4: 0V

5: -1V

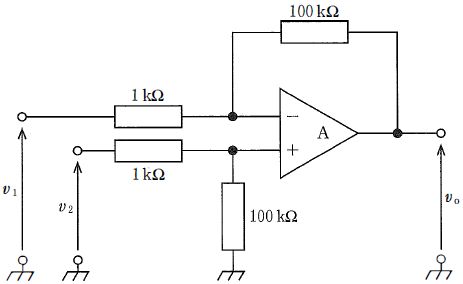

図の回路において出力電圧 Vo ［V］ はどれか。ただし、入力電圧 V1 = 20 mV、V2 = 10 mV、Aは理想演算増幅器とする。

1: -10

2: -1

3: 1

4: 10

5: 100

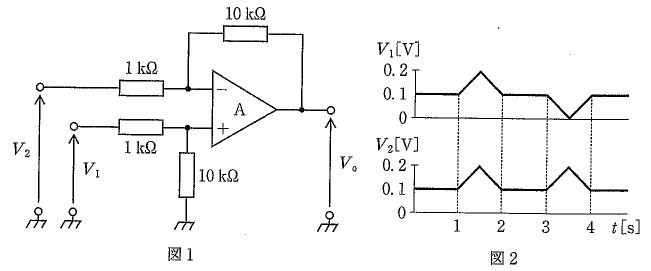

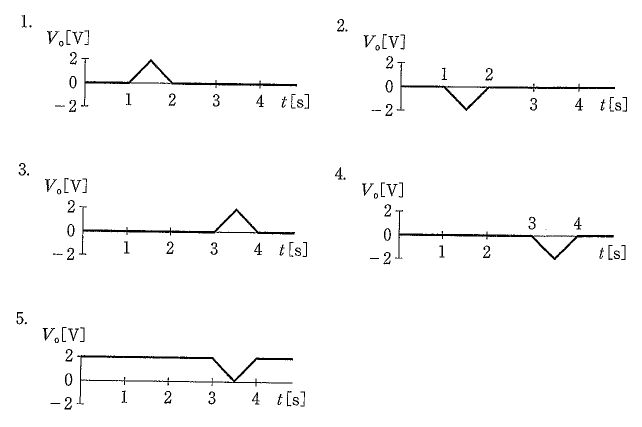

図1の回路において図2に示す電圧V1とV2を入力した場合、出力電圧V0の波形で正しいのはどれか。ただし、Aは理想演算増幅器とする。

図の回路で出力電圧V0はどれか。ただし、入力電圧V1＝+0.1V、V2＝+0.3V、Aは理想演算増幅器とする。（電子工学）

1: -2V

2: -1V

3: 0V

4: +1V

5: +2V

差動増幅率20dB、CMRR（同相除去比）80dBの増幅器に1Vの同相入力を加えたときの出力電圧はどれか。

1: $1×10^{-5}V$

2: $1×10^{-4}V$

3: $1×10^{-3}V$

4: $5×10^{-3}V$

5: $1×10^{-2}V$

1Vの同相雑音が混入する環境下において、CMRRが80dBである差動増幅器に振幅1mVの信号を入力した。同相雑音の出力電圧が10 mVであるとき、信号の出力電圧の振幅[mV]はどれか。

1: 0.1

2: 1

3: 10

4: 100

5: 1000

図1の回路において図2に示す電圧V1とV2 を人力した場合、出力電圧 Voの波形で正しいのはどれか。ただし、Aは理想演算増幅器とする。

入力抵抗1MΩ、電圧増幅率110倍の直流増幅器に、図のように直流信号を入力した。信号源の内部抵抗を100kΩ、直流電圧を10mVとすると増幅器の出力電圧［V］はいくらか。

1: 0.1

2: 0.5

3: 1.0

4: 1.1

5: 10.0

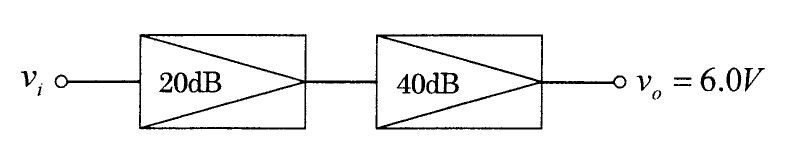

図の電圧増幅回路において入力電圧Viはどれか。（電子工学）

1: 3.0mv

2: 6.0mv

3: 7.5mv

4: 10mv

5: 15mv

電源電圧100 V の正弦波交流電源に医療機器を接続したところ、2 A の電流が流れ、40 W の電力が消費された。この医療機器の力率はどれか。

1: 0.3

2: 0.5

3: 0.7

4: 1

5: 1.4

差動増幅器に1mVの心電図信号を入力したとき、1Vの心電図信号が出力された。同相入力電圧が1Vのとき、出力電圧は0.1Vであった。この差動増幅器のCMRRは何dBか。

1: 40

2: 60

3: 80

4: 100

5: 120

電力増幅器に0.5mWの電力を入力したときの出力が50mWであった。この電力増幅器の利得はいくつか。

1: 5dB

2: 10dB

3: 20dB

4: 40dB

5: 100dB

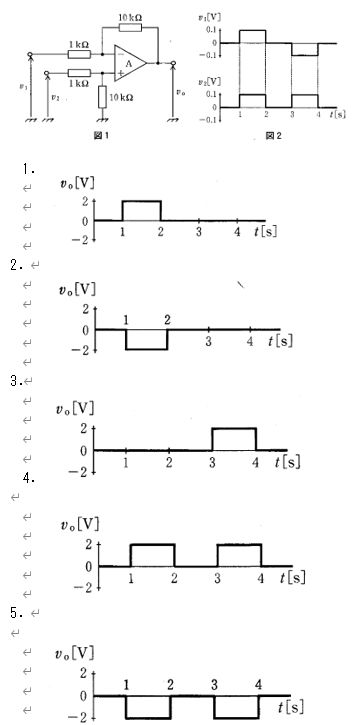

図1の回路において図2に示す電圧V1とV2を入力した場合、出力電圧VOの波形で正しいのはどれか。ただし、Aは理想演算増幅器とする。

図の回路の電圧増幅度は全体でいくらか。

1: 2倍

2: 40倍

3: 100倍

4: 399倍

5: 10000倍

図の変圧器の一次側電源Eに流れる電流Iと同じ大きさの電流が流れる回路はどれか。ただし、巻数比は1：2とする。（医用電気電子工学）

図の回路にViを入力した。出力波形V0の概形はどれか。ただし、Aは理想演算増幅器とする。
