第2回国試午前50問の類似問題

長さ60cm、直径15mmの円柱に1000Nの圧縮力を加えたとき、長さが1mm短縮した。同じ材料の長さ40cm、直径10mmの円柱に1000Nの圧力を加えたとき、長さはおおよそ何mm短縮するか。

1: 1.5

2: 1

3: 0.75

4: 0.5

5: 0.25

フックの法則について正しいのはどれか。

a: 塑性変形に対して成り立つ。

b: 線形弾性変形に対して成り立つ。

c: 応力はひずみに比例する。

d: 材料の体積が変わらないことを表す。

e: 材料の粘性を表す。

1. a b　2. a e　3. b c　4. c d　5. d e

応力について正しいのはどれか。

a: 作用する力と断面積の積が応力である。

b: 応力と圧力は同じ単位で表せる。

c: 面の接線方向の応力成分をせん断応力という。

d: 弾性係数は単位当りのひずみを与える応力である。

e: 穴のあいた板を引っ張ったときに生じる応力はどこでも同じ値である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図のように断面積が10cm2と50cm2の2本のピストン管をつなぎ、細いピストンに10Nの力を加えた。ピストンを静止させるために必要な力F[N]はどれか。

1: 2

2: 10

3: 50

4: 100

5: 250

誤っているのはどれか。

1: 縦弾性係数の単位は［m］である。

2: ひずみの単位は無次元である。

3: 引張り応力は材料内部に働く単位面積あたりの力である。

4: せん断応力は荷重に対して平行な断面に働く応力である。

5: ポアソン比は横ひずみを縦ひずみで除した大きさである。

ステンレス鋼に張力を与えて破断するまでの応力ーひずみの関係について正しいのはどれか。

1: 応力を取り去れば変形が残らない最大限度を比例限度という。

2: ひずみが応力に比例して増加する最大限度を弾性限度という。

3: 降伏点より先では応力が増加するとひずみは著しく増大する。

4: 破壊点では張力が最大になる。

5: ひずみが最大となるときに応力は最大となる。

図のように鋼製丸棒に引張り荷重pをかけた。直径dを2倍にしたときの荷重方向の伸びは直径dのときの何倍か。（医用機械工学）

1: $\frac{1}{4}$

2: $\frac{1}{2}$

3: 1

4: 2

5: 4

図のように真空中で、r離れた無限に長い平行導線1、2に、大きさが等しい電流I1、I2が同じ方向に流れているとき、正しいのはどれか。ただし、I1が導線2につくる磁束密度をB1、I2が導線1につくる磁束密度をB2、導線2の単位長さにかかる力をF2とする。

1: 磁束密度B1電流I1に反比例する。

2: 電流I1と磁束密度B1との向きは逆方向となる。

3: 導線1導線2の間には引力が働く。

4: 力F2は導線間の距離rに比例する。

5: 磁束密度B1と磁束密度B2の向きは同方向となる。

質量が無視できる直角三角形の板が、図のように頂点Aを中心として抵抗なく回転可能である。頂点Cには辺BCと平行な方向に10 Nの力が作用している。板が回転しないために頂点Bに加える力はどれか。　ただし、x軸は辺AC、y軸は辺ABに平行とし、矢印方向を正とする。（医用機械工学）

1: x軸の正方向に6N

2: x軸の負方向に6N

3: x軸の負方向に8N

4: y軸の正方向に6N

5: y軸の負方向に8N

フックの法則について正しいのはどれか。

a: 塑性変形に対して成立する。

b: 応力はひずみに比例する。

c: 線形弾性変形に対して成立する。

d: 材料の体積が変わらないことを表す。

e: 材料の粘性を表す。

1. a b　2. a e　3. b c　4. c d　5. d e

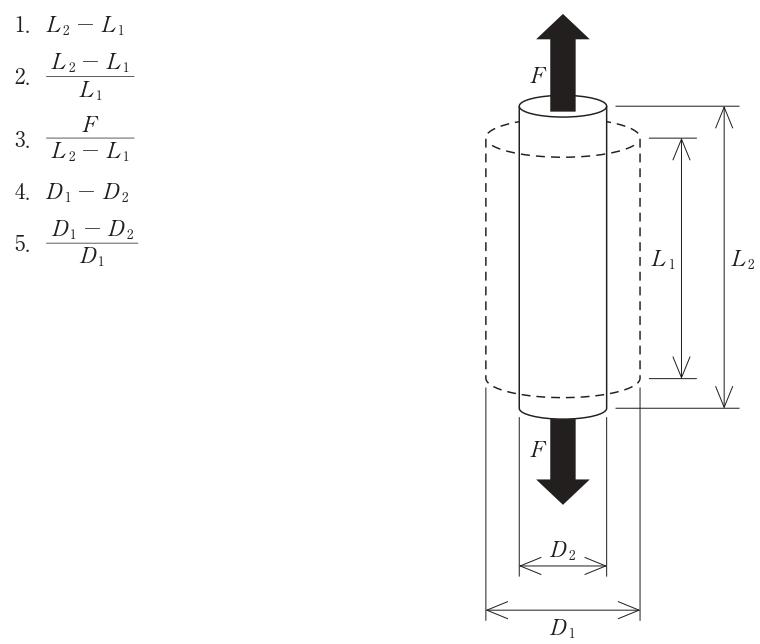

図のように円柱を軸方向に引っ張った際に生じる横ひずみを表すのはどれか。 ただし、破線が変形前、実線が変形後の円柱である。

図に示す応力－ひずみ線図で正しいのはどれか。

a: O-B間ではひずみが応力に比例して増加する。

b: B点の応力を比例限度という。

c: D点を降伏点という。

d: O-A間では応力を取り去ればひずみは残らない

e: D点以降の現象をクリープという。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

断面積100mm2、長さ1mの鋼材に10kNの引張り荷重を加えたときの伸びはどれか。ただし、鋼材のヤング率に200GPa とする。

1: 0.1mm

2: 0.5mm

3: 1mm

4: 5mm

5: 10mm

正しいのはどれか。

a: 変形した物体の長さを変形前の長さで割った値をひずみという。

b: 弾性限度を超えてもひずみは応力に正比例する。

c: せん断応力を加えるとせん断ひずみが生じる。

d: せん断弾性係数はヤング率に比例する。

e: 荷重を取り除いたあとにも変形が残る性質を粘性という。

1. a b　2. a e　3. b c　4. c d　5. d e

図のように長さ60cmの棒ABのA端に3本、B端に2本の500g点滴ボトルが吊るされている。棒を水平に保持するためには、A端からどの位置（x）で支持すればよいか。

1: 15cm

2: 24cm

3: 30cm

4: 36cm

5: 45cm

長さ1.2m、断面積4.0mm2の線材を8.0Nの力で引っ張ったところ長さが1.2mm増加した。この線材の縦弾性係数[GPa]はどれか。

1: 2

2: 5

3: 20

4: 50

5: 200

図のように断面積が10cm2と50cm2の2本のピストン管をつなぎ、細いピストンに10Nのカを加えた。太いピストンに生じるカFはどれか。

1: 2N

2: 10N

3: 50N

4: 250N

5: 500N
