第33回国試午前50問の類似問題

図1の回路に図2に示す電圧波形を入力したときの出力波形はどれか。ただし、ダイオードは理想ダイオードとする。（電子工学）

図の回路でコンデンサに初期電荷が存在している。スイッチを閉じてから1秒後の電流値を、スイッチを閉じた直後の電流値と比較した時の比で最も近いのはどれか。ただし、自然対数の底e = 2. 73とする。

1: 0. 76

2: 0.63

3: 0.5

4: 0.37

5: 0.24

図の回路でスィッチSを閉じた後の時間tに対する電流iの波形として正しいのはどれか。

図の回路において、スイッチを閉じると、閉じる前と比べて1Ωの抵抗に　流れる電流[A]が2倍となった。このときの抵抗R[Ω]はどれか。

1: 0.2

2: 0.5

3: 1

4: 2

5: 5

N 巻きコイル（右巻き）をダイオード D、抵抗 R からなる回路につなぎ （図 1 ）、時間 t とともに変化する一様な磁界中に置いた。図 2 は、 3 つの時間領域 ①、②、③における B の時間変化を表している。 図 1 における電流 I の有無について正しいのはどれか。 ただし、ダイオードは理想的とする。

図の回路においてab 間の電圧［V］はどれか。　

1: 5

2: 10

3: 15

4: 20

5: 40

図の回路で、入力にどんな電圧を加えても出力が0Vとなる条件はどれか。（電気工学）

1: $R_1\bullet{R_2}=R_3\bullet{R_4}$

2: $R_1\bullet{R_4}=R_2\bullet{R_3}$

3: $\frac{R_2}{R_1}\left(R_3+R_4\right)=\frac{R_4}{R_3}\left(R_1+R_2\right)$

4: $\frac{R_2\bullet{R_4}}{R_1}=\frac{R_1\bullet{R_3}}{R_4}$

5: $R_1+R_3=R_2+R_4$

図の回路について、正しいのはどれか。ただし、Aは理想演算増幅器とする。

a: 時定数は20 msである。

b: 通過域での増幅度は20 である。

c: 直流成分はカットされる。

d: コンデンサC1と抵抗R2に流れる電流は等しい。

e: 入力インピーダンスは抵抗R1とR2で決まる。

1. a b　2. a e　3. b c　4. c d　5. d e

インダクタに流れる電流を 1．0 s 間に 0．1 A から 0．2 A に一定の割合で増 加させたところ、1．0 V の誘導起電力が生じた。 このときの、自己インダクタンス［H］はどれか。

1: 0.1

2: 0.5

3: 1

4: 5

5: 10

図 1 の回路と等価であるブロック線図を図 2 に示す。図 2 の要素 A と B との組合せで正しいのはどれか。

図の回路の入力インピーダンスはどれか。ただし、Aは理想演算増幅器とする。（電子工学）

1: R

2: $\frac{1}{R}$

3: $ R+\ j\omega{C}$

4: $ R+\frac {1}{j\omega C}$

5: $\frac {1}{R}+j\omega C$

図1の回路に図2の電圧を入力に加えたとき、出力されるのはどれか。ただし、ダイオードは理想ダイオードとする。

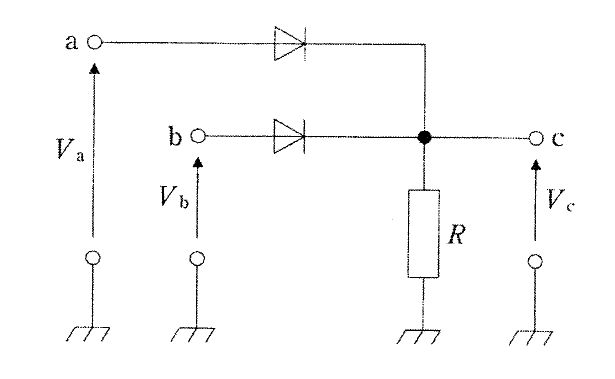

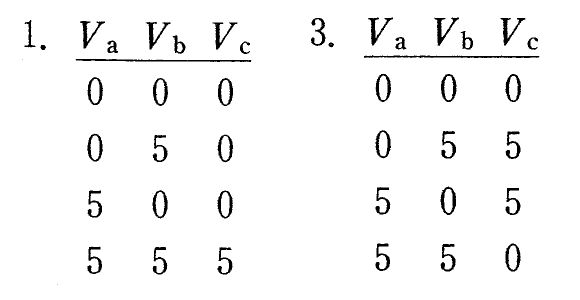

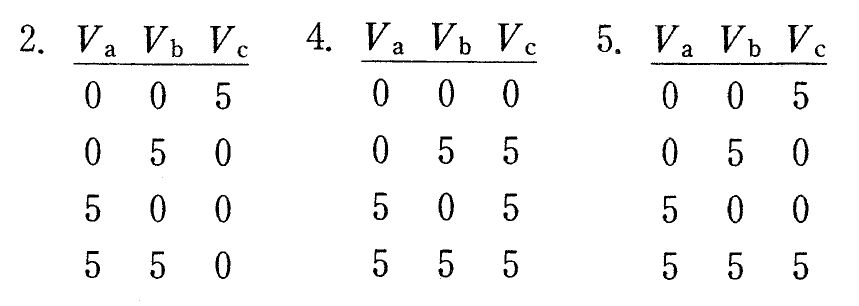

図の回路のa,bに0Vまたは5Vを入力したときのcの出力を表すのはどれか。ただし、ﾀﾞｲｵｰﾄﾞは理想ﾀﾞｲｵ-ドとし、表中の数字は電圧［V］を示している。（医用電気電子工学）

図の回路のスイッチを入れてから十分に時間が経過したとき、コンデンサの両端の電圧に最も近いのはどれか。

1: 0.20V

2: 0.33V

3: 0.50V

4: 0.67V

5: 1.0V
