第33回ME2午後41問の類似問題

起電力3.0V、内部抵抗1.0Ωの電池に5.0Ωの負荷抵抗を接続した。負荷抵抗両端の電圧は何Vか。

1: 3.5

2: 3.0

3: 2.8

4: 2.5

5: 2.0

実効値100V、周波数50Hzの正弦波交流電源に接続されたときに500Wの電力を消費する電熱器がある。正しいのはどれか。

a: 抵抗は5Ωである。

b: 100Vの電池に接続すると約3.5Aの電流が流れる。

c: 50Vの電池に接続すると約250Wの電熱器となる。

d: 実効値2.5Aの交流電流を流すと約125Wの電熱器となる。

e: 実効値50Vの交流電源に接続すると流れる電流の実効値は約2.5Aである。

1. a b　2. a e　3. b c　4. c d　5. d e

保護接地線の抵抗の点検で誤っているのはどれか。

1: 導通試験は市販のテスタによって行う。

2: 現場では約1Aの電流を流して簡易的に測定してもよい。

3: JISでは規定の電流値を少なくとも5~10秒間流して測定することになっている。

4: 3Pプラグの機器のアースピンと機器の外装金属との間は0.22Ω以下である。

5: 保護接地線の両端に商用交流100Vを加えて測定する。

除細動器について正しいのはどれか。

a: 通電時間は2~5 秒である。

b: 交流除細動方式が一般的である。

c: 5000 J 前後で体外通電する。

d: 成人の体外通電では50 cm2 程度の電極を使用する。

e: 体内通電時は体外通電よりも低い出力に設定する。

1. a b　2. a e　3. b c　4. c d　5. d e

除細動器について正しいのはどれか。

a: 最大出力エネルギーは約40J(ジュール)である。

b: コンデンサに蓄えたエネルギーを短時間に放出する。

c: 通電時間は数ミリ秒(ms)である。

d: 体外通電では術者はゴム手袋をはめてはならない。

e: 体外通電では電極部に熱傷は起きない。

1. a b　2. a e　3. b c　4. c d　5. d e

医用電気機器の電気的安全性点検方法について正しいのはどれか。

a: 電源プラグの電源受刃と機器外装との間の絶縁抵抗が1kΩ以上であれば正常と判定する。

b: クランプ式電流系で消費電流を測定するには電源コードを検出部に直接挟む。

c: 3Pプラグ機器アースピンと機器金属ケースとの間の抵抗は0.2Ω以下でなければならない。

d: 漏れ電流計測では電源極性を変えて大きい方をその機器の漏れ電流とする。

e: 漏れ電流計測機器の人体の模擬抵抗は10kΩである。

1. a b　2. a e　3. b c　4. c d　5. d e

除細動器について正しいのはどれか。

a: コイルに充電した数千ボルトのエネルギーをコンデンサを介して生体に放出する。

b: 通電時間は数ミリ秒である。

c: 心房細動の除細動にはR波同期出力装置を使用する。

d: 電極にはペーストを十分に塗り、また出力フローティングを確保する。

e: 最大出力エネルギーは約40J(ジュール)である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

開放電圧が9.0V、内部抵抗が20Ωの電池に負荷抵抗を接続すると300mAの電流が流れた。負荷抵抗の大きさ［Ω］はどれか。

1: 2

2: 6

3: 10

4: 20

5: 30

除細動器について誤っているのはどれか。

a: 心房細動の除細動にはR波同期出力装置が必要である。

b: 体外通電の電圧は数千Vの高電圧である。

c: 通電時間は数ミリ秒と短時間である。

d: 体外通電では電極を約5g程度の力で胸壁に押し付ける。

e: 回路内のコイルはコンデンサの充電時間を短縮する。

1. a b　2. a e　3. b c　4. c d　5. d e

除細動器について誤っているのはどれか。

1: 出力がフローティング型のものは本体の接地はとらなくてよい。

2: 電極にはペーストを十分に塗る。

3: 体外通電では、電極は約5kgの力で押し付けられる。

4: 心房細動の除細動にはR波同期出力装置を用いる。

5: 心室細動の除細動には体外通電と体内直接通電の二つがある。

開放電圧が3.6Vの電池に15Ωの抵抗を接続すると200mAの電流が流れた｡この電池の内部抵抗はどれか。（電気工学）

1: 2.0Ω

2: 3.0Ω

3: 5.0Ω

4: 15Ω

5: 18Ω

体外式除細動器について誤っているのはどれか。（医用治療機器学）

a: 心室細動除去には150~360Jのエネルギーを与える。

b: 成人用には面積約15cm2の電極を用いる。

c: 出力パルス幅は20~50msである。

d: 出方電圧は最大数kVである。

e: 通電テストには50Ωの負荷抵抗を用いる。

1. a b　2. a e　3. b c　4. c d　5. d e

保護接地線について適切でないのはどれか。

1: 着脱可能な電源コード内の抵抗は0.1Ω以内である。

2: 着脱不可能な場合は接地ピンから機器の外装まで0.2Ω以内である。

3: 電源導線より細い線を使用する。

4: 被覆の色は緑と黄の縞模様(緑/黄)である。

5: 日常の点検ではテスターによる導通テストを行う。

定格10AのME機器の電源プラグの接地刃と金属外装との間にJIS T 0601-1の試験法に基づく電流を流し、その間の電位差を測定したところ3.0Vであった。接地線抵抗［mΩ］はいくらか。

1: 100

2: 120

3: 150

4: 200

5: 300

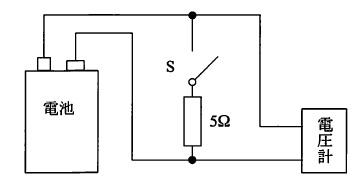

劣化した9Ｖの電池の内部抵抗を測定した。図のような回路で、スイッチＳがオフのときのディジタル電圧計の読みは8.4Ｖで、オンにしたときは2.8Ｖであった。内部抵抗は何Ωか。

1: 0.56

2: 1.6

3: 1.2

4: 10

5: 15

体外式ペースメーカの取扱いについて誤っているのはどれか。

1: 電極のdistal（遠位）端子を本体のマイナス端子に接続した。

2: ゴム手袋をしてカテーテル電極端子の接続操作を行った。

3: 出力電流を徐々に下げながらペーシング閾値を決めた。

4: 感度をセンシング閾値の1/3の電圧値に設定した。

5: 出力をペーシング閾値の1/3の電流値に設定した。

体外式除細動器について誤っているのはどれか。

1: 電極回路の一方が接地されている。

2: 成人用電極の最小面積は50cm2に規定されている。

3: 心室細動の除去には150~400Jのエネルギーを使用する。

4: 心房細動の除去にはR波に同期して通電する。

5: 心房細動の除去には50~150Jのエネルギーを使用する。

電気メスについて誤っているのはどれか。

a: 切開には連続波を用いる。

b: 使用出力は数十kWである。

c: 対極板はアクティブ電極である。

d: 対極板の接触面積は成人ではおよそ150cm2である。

e: 300～500Xの負荷抵抗で校正する。

1. a b　2. a e　3. b c　4. c d　5. d e

電気メスで正しいのはどれか。

1: 300~500kHz帯の電流を用いる。

2: 切開モードでは断続波を用いる。

3: 導電接触形対極板は静電接触形対極板より接触インピーダンスが大きい。

4: 高周波漏れ電流の許容値は500mA以内である。

5: 負荷抵抗10Ωでキャリブレーションする。

電気メスで誤っているのはどれか。

1: 数100kHz~数MHzの高周波電流が用いられる。

2: 負荷抵抗は200~1,000Ωである。

3: 凝固にはバースト波が用いられる。

4: 出力200Wのとき対極板接触面積150cm2は安全域である。

5: 出力回路にはコイルが挿入されている。
