第31回ME2午後52問の類似問題

漏れ電流について誤っているのはどれか。

1: 接地漏れ電流は人を介して接地線に流れる電流である。

2: 接地電流（外装漏れ電流）は操作者を介して大地に流れる電流である。

3: 患者漏れ電流にはF形装着部からME機器に流入し接地へ流れる電流もある。

4: 患者漏れ電流には信号入出力部に印加された外部電圧によって装着部から大地に流れる電流もある。

5: 患者漏れ電流にはME機器の装着部から患者を介して大地に流れる電流もある。

正しいのはどれか。

1: 外装漏れ電流は機器外装から機器の接地端子までの電流を測定する。

2: 患者漏れ電流Iは装着部から壁面接地端子までの電流を測定する。

3: 患者測定電流は内部電源機器の場合、測定する必要がない。

4: 内部電源機器の接地漏れ電流はクラスI機器と同じ方法で測定する。

5: 患者漏れ電流IIはF型装着部に電源電圧を加えて測定する。

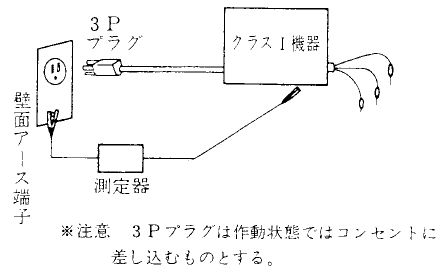

漏れ電流の測定回路を図に示す。機器の作動状態における測定器の読みはどれか。

1: 接地漏れ電流

2: 外装漏れ電流

3: 患者漏れ電流-1

4: 患者漏れ電流-2

5: 患者漏れ電流-3

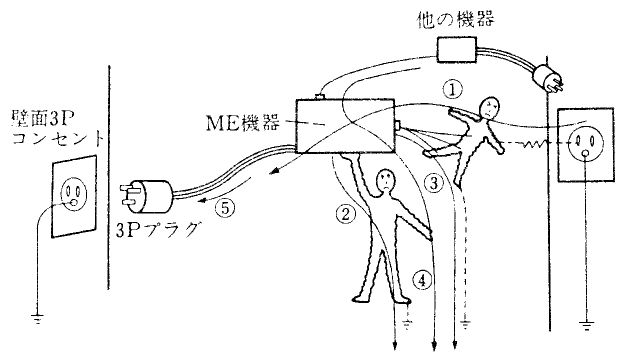

図に示すME機器の洩れ電流の種類について正しいのはどれか。

a: 1は装着部にのった電源電圧による患者洩れ電流である。

b: 2は外装洩れ電流である。

c: 3は信号入出力部にのった電源電圧による患者洩れ電流である。

d: 4は装着部から大地へ流れる患者洩れ電流である。

e: 5は接地洩れ電流である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

医用電気機器の漏れ電流について正しいのはどれか。（医用機器安全管理学）

1: 患者漏れ電流Iは装着部から患者を介して大地に流れる。

2: 患者漏れ電流IIはF形絶縁装着部に現れた電源電圧によって流れ る。

3: 患者漏れ電流IIIは信号入出力部に現れた電源電圧によって流れる。

4: 外装漏れ電流は装着部から機器外装に流れる。

5: 接地漏れ電流は患者を介して保護接地線に流れる。

クラスⅠ機器について正しいのはどれか。

1: 接地漏れ電流は電源極性を切り換えて測定し、小さい方を漏れ電流とする。

2: 外装漏れ電流は機器の外装と壁面接地端子間に測定器を挿入して測定する。

3: 患者漏れ電流-1は患者装着部と外装との間に測定器を挿入して測定する。

4: 患者漏れ電流-2はB形機器の信号入出力部に100Vをかけ、外装漏れ電流と同じように測定する。

5: 患者漏れ電流-3はBF形、CF形機器の患者装着部に100Vをかけ、外装漏れ電流と同じように測定する。

医用機器の漏れ電流について正しいのはどれか。

1: 患者漏れ電流Iは装着部から患者を介して大地に流れる。

2: 患者漏れ電流IIはF形絶縁装着部に現れた電源電圧によって流れる。

3: 患者漏れ電流IIIは信号入出力部に現れた電源電圧によって流れる。

4: 外装漏れ電流は装着部から機器外装に流れる。

5: 接地漏れ電流は患者を介して保護接地線に流れる。

漏れ電流を測定した。誤っているのはどれか。

1: 電源プラグの極性を逆にして、患者漏れ電流Ⅲを測定した。

2: 電源導線の片側の断線を模擬して、接地漏れ電流を測定した。

3: 電極装着部と壁面アース間に測定器を入れて、患者漏れ電流Ⅰを測定した。

4: プラスチック外装機器の外装漏れ電流は金属箔を用いて測定した。

5: 保護接地線の断線を模擬して、接地漏れ電流を測定した。

正しいのはどれか。（医用機器安全管理学）

a: 外装漏れ電流は機器の外装から保接接地線へ流れる電流である。

b: インピーダンス式呼吸モニタで患者に流す電流は患者測定電流である。

c: 外部から装着部への電流の流入に対する保護にはF形絶縁装着部が有効である。

d: 取り外すのに工具を必要とするカバーに覆われた金属部分は接触可能金属部分である。

e: 強化絶縁は基礎絶縁と補強絶縁の二重の絶縁からなる。

1. a b　2. a e　3. b c　4. c d　5. d e

漏れ電流の計測方法について誤っているのはどれか。

1: 患者漏れ電流-Iは患者装着部と壁面接地端子間で計測する。

2: 接地漏れ電流は保護接地線に測定回路を挿入して計測する。

3: 外装漏れ電流は外装の接地端子と大地との間に測定回路を挿入して計測する。

4: 患者漏れ電流-IIは信号入出力部に電源電圧を印加して計測する。

5: 患者漏れ電流-IIIは患者装着部に電源電圧を印加して計測する。

漏れ電流の計測方法について誤っているのはどれか。

1: 患者漏れ電流Iは患者装着部と壁面接地端子間で計測する。

2: 接地漏れ電流は保護接地線に測定回路を挿入して計測する。

3: 外装漏れ電流は外装の接地端子と大地との間に測定回路を挿入して計測する。

4: 患者漏れ電流IIは信号入出力部に電源電圧を印加して計測する。

5: 患者漏れ電流IIIは患者装着部に電源電圧を印加して計測する。

誤っているのはどれか。

1: 患者漏れ電流I:(装着部→患者→大地)の順に流れる漏れ電流

2: 患者漏れ電流II:(故障した他の機器→機器の信号入出力部→装着部→患者→大地)の順に流れる漏れ電流

3: 患者漏れ電流III:(故障した他の機器→装着部→患者→機器→大地)の順に流れる漏れ電流

4: 外装漏れ電流:(機器外装→保護接地線→大地)の順に流れる漏れ電流

5: 患者測定電流:(装着部→患者→他の装着部)の順に流れる生理学的な効果を意図しない電流

JIS T 0601-1 : 1999 による電気的安全性点検方法について正しいのはどれか。

a: 漏れ電流は電源プラグを正極性として測定する。

b: 絶縁外装の機器は外装漏れ電流を測定する必要がない。

c: B形装着部の患者漏れ電流 III は測定する必要がない。

d: 患者測定電流は測定器を装着部の2本のリード線間に挿入して測定する。

e: 接地漏れ電流の単一故障状態は保護接地線の断線を模擬して測定する。

1. a b　2. a e　3. b c　4. c d　5. d e

電気的安全性点検方法について正しいのはどれか。（医用機器安全管理学）

a: 接地漏れ電流は電源プラグを正極性として最大値を測定値とする。

b: 絶縁外装の機器は外装漏れ電流を測定する必要がない。

c: B形装着部の患者漏れ電流IIIは測定する必要がない。

d: 患者測定電流は測定端子を装着部の2本のリード線につないで測定する。

e: 医用機器の定格電力は通常出力状態における平均消費電力である。

1. a b　2. a e　3. b c　4. c d　5. d e

図記号で示す医療機器の単一故障状態における外装漏れ電流（接触電流）の許容値［mA］はいくらか。

1: 0.01

2: 0.05

3: 0.1

4: 0.5

5: 1.0
