第31回国試午前50問の類似問題

起電力3.0V、内部抵抗1.0Ωの電池に5.0Ωの負荷抵抗を接続した。負荷抵抗両端の電圧は何Vか。

1: 3.5

2: 3.0

3: 2.8

4: 2.5

5: 2.0

起電力1.5V、内部抵抗1.0Ωの電池を5個並列に接続した電源に1.0Ωの負荷抵抗をつないだとき、負荷抵抗に流れる電流値[A]はどれか。

1: 0.5

2: 0.75

3: 1

4: 1.25

5: 1.5

起電力E［V］、内部抵抗r［X］の電池2個と可変抵抗R［X］を直列に接続した回路がある。可変抵抗で消費される電力が最大になるようにRの値を調整した。このとき、回路に流れる電流［A］Iを表す式として正しいのはどれか。

1: E/(2r)

2: 3E/(4r)

3: 9E/(10r)

4: E/r

5: 3E/(2r)

実効値100V、周波数50Hzの正弦波交流電源に接続されたときに500Wの電力を消費する電熱器がある。正しいのはどれか。

a: 抵抗は5Ωである。

b: 100Vの電池に接続すると約3.5Aの電流が流れる。

c: 50Vの電池に接続すると約250Wの電熱器となる。

d: 実効値2.5Aの交流電流を流すと約125Wの電熱器となる。

e: 実効値50Vの交流電源に接続すると流れる電流の実効値は約2.5Aである。

1. a b　2. a e　3. b c　4. c d　5. d e

開放電圧が9.0V、内部抵抗が20Ωの電池に負荷抵抗を接続すると300mAの電流が流れた。負荷抵抗の大きさ［Ω］はどれか。

1: 2

2: 6

3: 10

4: 20

5: 30

開放電圧が3.6Vの電池に15Ωの抵抗を接続すると200mAの電流が流れた｡この電池の内部抵抗はどれか。（電気工学）

1: 2.0Ω

2: 3.0Ω

3: 5.0Ω

4: 15Ω

5: 18Ω

100Ω、電力容量1Wの抵抗と50Ω、電力容量2Wの抵抗とを直列に結線し、これに電源を接続した。加えられる最大の電源電圧はどれか。

1: 10V

2: 15V

3: 20V

4: 25V

5: 30V

起電力1.5 V、内部抵抗0.5Ωの直流電圧源に図のように負荷を接続するとき、負荷電流Iの増加に対する端子電圧Vの変化はどれか。

図は内部抵抗、起電力9.0Vの電池に、48Ωの負荷抵抗を接続した回路である。抵抗の端子間電圧が8.0Vのとき、内部抵抗[Ω]はどれか。

1: 1

2: 2

3: 3.5

4: 5

5: 6

図Aの回路における端子電圧Vと電流Iの関係を図Bに示す。この電池に2.5Ωの負荷抵抗を接続したとき、電流 I [A]はどれか。ただし、図Aの点線内は電池の等価回路である。

1: 0.3

2: 0.4

3: 0.5

4: 0.6

5: 0.7

内部抵抗r＝2kΩ、最大目盛1Vの直流電圧計Ⓥに、図のように抵抗R1とR2を接続し、端子b、d間で最大10V、端子c、d間で最大100Vの電圧が計測できるようにしたい。抵抗R1とR2の組合せで正しいのはどれか。ただし、選択肢は【R1】 -- 【R2】とする。

1: 18KΩ -- 180KΩ

2: 18KΩ -- 198KΩ

3: 18KΩ -- 200KΩ

4: 20KΩ -- 180KΩ

5: 20KΩ -- 200KΩ

図に示す回路において、抵抗Ｒに流れる電流を測定したい。内部抵抗5Ωの電流計を抵抗Rと直列に挿入して測定すると約何％の誤差が生じるか。ただし、Rの値はおよそ200Ωであり、計器は正確に校正されているものとする。

1: 0

2: 0.01

3: 0.025

4: 0.1

5: 0.4

100Ωの抵抗について正しいのはどれか。

1: 100Vの電池に接続すると100Wの電力を消費する。

2: 実効値100Vの正弦波交流電圧をかけると実効値が約1.4Aの電流が流れる。

3: 実効値が1Aの正弦波交流電流を流すと抵抗両端の電圧の実効値は約140Vになる。

4: 100Hz、100Vの正弦波交流電圧をかけたときに流れる電流は50Hz、100Vのときの2倍になる。

5: 実効値が1Aの50Hzの正弦波交流電流を流したときの電力消費は50Wである。

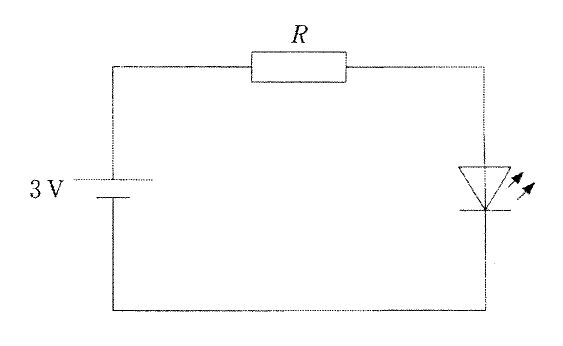

図のように3Vの電池を用いて、LEDを順方向電圧2V、順方向電流20mAで発光させる場合、抵抗R［Ω］はどれか。（医用電気電子工学）

1: 0.05

2: 0.1

3: 50

4: 100

5: 150

図の回路で抵抗Rに流れる電流I[A]はどれか。ただし、電池の起電力は4.0V、抵抗はすべて1.0Ωとする。

1: 1.0

2: 2.0

3: 3.0

4: 4.0

5: 5.0

図の回路で、R3で消費される電力が1Wであるとき、R1で消費される電力[W]はどれか。ただし、R1＝1Ω、R2＝R3＝2Ωである。

1: 0.5

2: 1

3: 2

4: 4

5: 5

100 V の電圧を加えると 5 W の電力を消費する抵抗器に、0．2 A の電流を流したときの消費電力［W］はどれか。

1: 4

2: 20

3: 25

4: 80

5: 400

ツェナー電圧5Vのツェナーダイオードに100mAの電流が流れているとき図の回路の抵抗Rはどれか。

1: 10Ω

2: 50Ω

3: 100Ω

4: 250Ω

5: 500Ω

静電容量10μFのコンデンサCを100Vで充電し、50kΩの抵抗RとスイッチSとともに図のような回路を構成した。スイッチSを閉じてから0.5秒後に抵抗Rの両端にかかる電圧［V］に最も近いのはどれか。ただし、自然対数の底eを2.7とする。（医用電気電子工学）

1: 63

2: 50

3: 37

4: 18

5: 0

ある除細動器の負荷に供給される出力エネルギーを、負荷抵抗50Ωで測定したところ360Jであった。この除細動器の出力回路の内部直流抵抗を10Ωとした場合、内部コンデンサに蓄えられる静電エネルギーはいくらか。

1: 432J

2: 396J

3: 374J

4: 360J

5: 288J
