第13回国試午後33問の類似問題

図のシステムの伝達関数（Y／X）はどれか。

1: $\frac {A}{1+BC}$

2: $\frac {AB}{1+BC}$

3: $\frac {B}{1-BC}$

4: $B\left( A-C\right) $

5: $\frac {AB}{1-BC}+A$

ブロック線図のシステムの伝達関数(Y/X)はどれか。

1: $\frac{AB}{1+A}$

2: $\frac{A}{1+AB}$

3: $\frac{AB}{1+AB}$

4: $\frac{A}{1+A+AB}$

5: $\frac{AB}{1+A+AB}$

図のシステムの伝達関数（Y/X）はどれか。

図のシステムの伝達関数（Y／X）はどれか。

1: $\frac{B}{1+A}$

2: $\frac{A}{1+B}$

3: $\frac{A}{1+AB}$

4: $\frac{B}{1+AB}$

5: $\frac{A}{1-AB}$

図のシステム関数Y/Xはどれか。

1: 2S

2: 1/2S

3: 1/（1+2S）

4: 1/（1+S）

5: 2/（2+S）

図（ブロックダイアグラム）のシステムの伝達関数（Y／X）はどれか。

1: $\frac{C}{1+AB} $

2: $\frac{AB}{1+ABC} $

3: $\frac{AB}{1-AB}+C $

4: $\frac{AB}{1+AB}+C$

5: $\frac{ABC}{1+AB}$

図（ブロックダイアグラム）のシステムの伝達関数（Y/X）はどれか。（情報処理工学）

1: A+B

2: AB

3: 1/AB

4: 1/(1十AB)

5: AB/(A十B)

図のシステム伝達関数はどれか。

1: $\frac {1}{G\left( s\right) H\left( s\right) }$

2: $\frac {G\left( s\right) }{1-G\left( s\right) H\left( s\right) }$

3: $\frac {G\left( s\right) }{1+G\left( s\right) H\left( s\right) }$

4: $\frac {G\left( s\right) H\left( s\right) }{1-G\left( s\right) H\left( s\right) }$

5: $\frac {G\left( s\right) H\left( s\right) }{1+G\left( s\right) H\left( s\right) }$

図のブロック線図の伝達関数（Y/X）はどれか。

1: $\frac {G_{1}}{1+G_{1}G_{2}}$

2: $\frac {G_{2}}{1+G_{1}G_{2}}$

3: $\frac {G_{2}}{1-G_{1}G_{2}}$

4: $\frac {2G_{1}}{1+2G_{1}G_{2}}$

5: $\frac {2G_{1}}{1-2G_{1}G_{2}}$

図のブロック線図の伝達関数(Y/X)はどれか。

1: $ \frac {H}{1+GW}$

2: $ \frac {GW}{1+H}$

3: $ \frac {H}{1+GWH}$

4: $ \frac {GH}{1+GWH}$

5: $ \frac {GW}{1-GWH}$

図のブロック線図の伝達関数(Y/X)はどれか。

1: $ \frac {G_{1}}{1+G_{1}+G_{1}G_{2}}$

2: $ \frac {G_{2}}{1+G_{1}+G_{1}G_{2}}$

3: $ \frac {G_{1}}{1+G_{2}+G_{1}G_{2}}$

4: $ \frac {G_{2}}{1+G_{2}+G_{1}G_{2}}$

5: $\frac {G_{1}G_{2}}{1+G_{1}+G,G_{2}}$

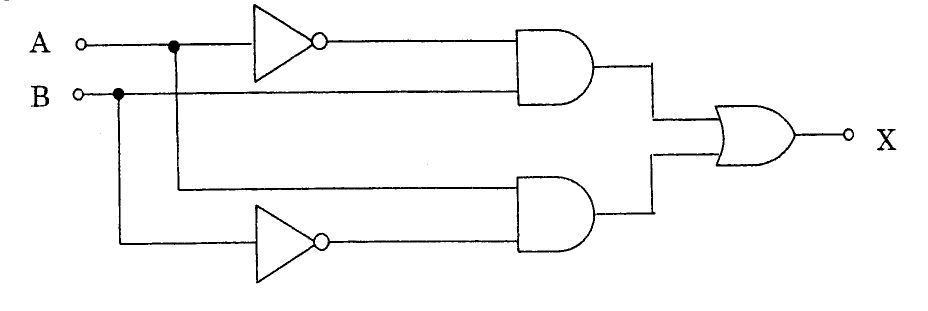

図の出力として正しいのはどれか。

1: $X=\overline {A}\cdot \overline {B}+A\cdot B$

2: $X=\overline {A}\cdot B+A\cdot \overline {B}$

3: $X=\left( A+B\right) \cdot \left( A+\overline {B}\right) $

4: $X=\left( \overline {A}+B\right) \cdot \left( A+\overline {B}\right)$

5: $X=\overline {A}\cdot \left( A+B\right) +B\left( \overline {A}+\overline {B}\right)$

図のブロック線図の伝達関数(Y/X)はどれが。ただし、sはラプラス変換後の変数を表す。

1: $\frac {sCR}{1+sCR}$

2: $\frac {1}{1+sCR}$

3: $\frac {R}{R+sC}$

4: $\frac {sCR}{1-sCR}$

5: $\frac {1}{1-sCR}$

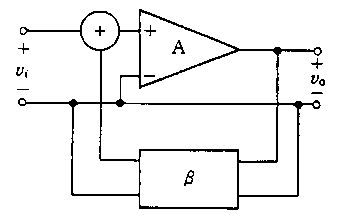

図に示す帰還増幅回路の総合利得で正しいのはどれか。

1: A

2: Aβ

3: $\frac{1}{1+A\beta}$

4: $\frac{A}{1+A\beta}$

5: $\frac{A}{1-A\beta}$

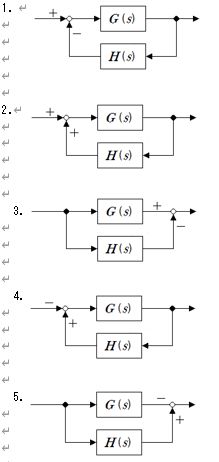

伝達関数が$ \frac {G\left( s\right) }{1+G\left( s\right) H\left( s\right) }$であるブロック線図はどれか。

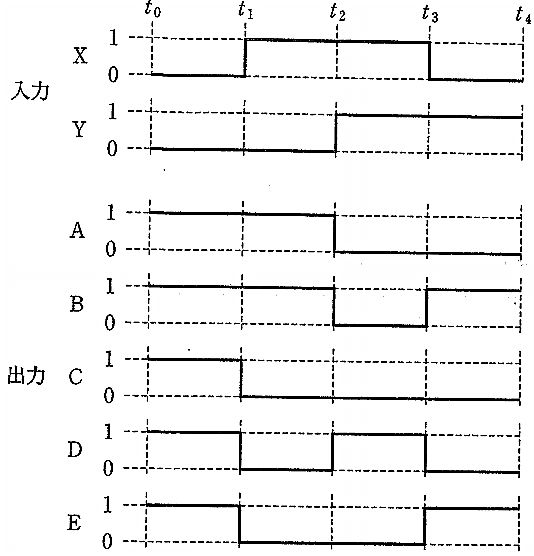

論理演算$\frac {}{x\cdot y}$を求める論理回路がある。図のようなX、Yを入力した時の出力はAからEのどれか。

1: A

2: B

3: C

4: D

5: E

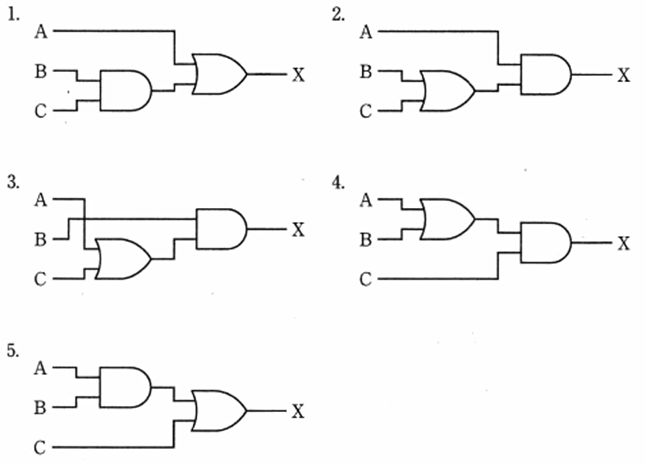

論理式 X＝A･B+A･Cと等価な論理回路はどれか。
