電磁気学の過去問

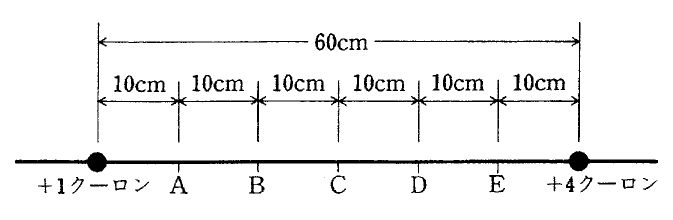

図のように+1クーロンの電荷と+4クーロンの電荷が一直線上に60cm離れて置かれている。この直線上に+1クーロンの電荷を置いたときにかかる力の総和が0となる位置はどれか。(電気工学)

1: A

2: B

3: C

4: D

5: E

電磁波について正しいのはどれか。（電気工学）

a: 波長と周波数は比例する。

b: 真空中の伝搬速度は光速である。

c: 赤色光は緑色光より波長が長い。

d: 赤外線は不可視である。

e: エックス線は回折しない。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

水平な直線導体に、南から北に向かって直流電流を流す。直線導体の直下に置いた磁針のN極の動きはどれか。ただし、地磁気の影響と磁針の回転抵抗は無視する。（電気工学）

1: 東を向く。

2: 西を向く。

3: 南を向く。

4: 北を向く。

5: 回転を続ける。

真空中に置かれた電荷、5μCと2μCとの間に0.01Nの力が働いた。電荷間の距離はどれか。ただし、1/(4πε0＝9×109 m/Fとする。(電気工学)　

1: 1m

2: 2m

3: 3m

4: 6m

5: 9m

電磁波について誤っているのはどれか。

1: 波長は周波数に比例する。

2: 真空中の伝搬速度は光速である。

3: 赤色光は青色光より波長が長い。

4: 電界と磁界が相互に影響し合うので電磁波と呼ばれる。

5: 波長が短いほど直進性が強い。

1回巻きコイルを貫く磁束が0.05秒間に0.1Wbから0.25Wbまで一定の割合で増加した。この間に発生する起電力の大きさ(絶対値)はどれか。

1: 1.0V

2: 1.5V

3: 2.0V

4: 2.5V

5: 3.0V

直経2mmで長さ1mの金属導体がある。　この導体の長さを変えずに直径を4mmにしたとき、抵抗値はもとの何倍か。

1: 0.25

2: 0.5

3: 1

4: 2

5: 4

同じ容量のコンデンサ3個を並列接続した場合の合成容量Cpと、3個を直列接続した場合の合成容量Csの比（Cp/Cs）はどれか。

1: 1/9

2: 1/3

3: 1

4: 3

5: 9

真空中の電界内に3μCの電荷を置いたとき、0.12Nの力が働いた。この点の電界の強さはどれか。

1: 0.36μV/m

2: 25μV/m

3: 36kV/m

4: 40kV/m

5: 250kV/m

静電界中の導体について誤っているのはどれか。

a: 導体内部に電界が存在する。

b: 導体表面に電荷が存在する。

c: 電気力線は導体表面に垂直である。

d: 導体の表面は等電位面である。

e: 導体にうず電流が流れる。

1. a b　2. a e　3. b c　4. c d　5. d e

図のような電流Iがコンデンサに流れた。蓄えられる電荷の量はどれか。

1: 4C

2: 5C

3: 6C

4: 7C

5: 8C

それぞれ1Aの平行電流が真空中に存在する。1m離れているときの電流間に働く力は、2m離れているときの力の何倍か。

1: 0.25

2: 0.5

3: 1

4: 2

5: 4

図に示すインダクタ（コイル）に電流Iをながすとき正しいのはどれか。

1: 磁心中の磁束の時間的変化率に比例した逆起電力が発生する。

2: 電流Iに逆比例した逆起電力が発生する。

3: 電流Iを2倍にすると磁心中の磁束は4倍になる。

4: 巻数Nを2倍にするとインダクタンスは2倍になる。

5: 磁心の透磁率が大きいほどインダクタンスは小さい。

平行平板コンデンサについて正しいのはどれか。

1: 極板面積を2倍にすると容量は1/2倍になる。

2: 極板間距離を2倍にすると容量は1/2倍になる。

3: 極板間にはさむ誘電体の誘電率を2倍にすると容量は1/2倍になる。

4: 同じ容量のコンデンサを2個並列に接続すると合成容量は1/2倍になる。

5: 加える交流電圧の周波数を2倍にすると容量は1/2倍になる。

10μCと20μCの点電荷が0.5m離れている。この電荷間に働く力はどれか。ただし、1/4πε0＝9×109Nm2C-2とする。

1: 0.0072 N

2: 0.072 N

3: 0.72 N

4: 7.2 N

5: 72 N
