電磁気学の過去問


国試第24回午後:第47問

抵抗値10kΩ、最大電力1Wの抵抗素子に印加することが許容される電圧[V]の最大値はどれか。(医用電気電子工学)

1: 1000

2: 100

3: 10

4: 1

5: 0.1

国試第24回午後:第46問

図の回路において静電容量1μFのコンデンサに蓄積される電荷量Q[μC]はどれか。(医用電気電子工学)

24PM46-0

1: 1

2: 3

3: 6

4: 12

5: 18

国試第24回午前:第48問

シールドで正しいのはどれか。(医用電気電子工学)

1: 磁力線は抵抗体に囲まれた領域内へは入り込まない。

2: 透磁率が小さい材料ほど磁気シールド効果が大きい。

3: 時間的変化が遅い電界のシールドには導電率の小さい材料が適している。

4: 波長が短い電波のシールドには誘電率の小さい材料が適している。

5: 周波数が低い電波のシールドには導電率の大きい材料が適している。

国試第24回午前:第46問

初速0の電子が1Vの電位差を有する2点間を移動したとき、移動後の速さの値[m/s]に最も近いのはどれか。 ただし、電子の質量は$9.1×10^{-31} kg $、電荷量は$1.6×10^{-19}C$とし、電子が電界から得るエネルギーは全て運動エネルギーに変わるものとする。(医用電気電子工学)

1: $ 9.1×10^5$

2: $ 5.9×10^5$

3: $6×10^5$

4: $ 9.1×10^4$

5: $6×10^4$

国試第23回午後:第47問

長さ1km、半径1mm、抵抗率2×10-8Ωmの金属線がある。この金属線の電気抵抗[Ω]に最も近いのはどれか。

1: 1.6

2: 3.2

3: 6.4

4: 13

5: 25

国試第23回午後:第46問

正しいのはどれか。

1: 電荷間に働く力の大きさは電荷間の距離に比例する。

2: 一様な電界中の電荷に働く力の大きさは電界の強さに反比例る。

3: 一様な電界中の電荷に働く力の方向は電界の方向に直交する。

4: 一様な磁界中の線電流に働く力の大きさは磁束密度に比例する。

5: 同方向に流れる平行な線電流の間に働く力は斥力である。

国試第23回午前:第48問

図の回路においてAB間の電位差は何Vか。

23AM48-0

1: 0

2: 0.5

3: 1

4: 1.5

5: 2

国試第23回午前:第47問

平行平板コンデンサの極板面積を3倍、極板間距離を1/3にしたとき、コンデンサの静電容量は何倍になるか。

1: $1/9$

2: $1/3$

3: 1

4: 3

5: 9

国試第23回午前:第46問

真空中において、図のように一直線上にA、B、Cの3点がある。A点とC点に+1C、B点に-1Cの電荷があるとき、誤っているのはどれか。ただし、AB間の距離はBC間の距離の2倍である。

23AM46-0

1: Aの電荷に働く力の方向はAからBに向かう方向である。

2: Bの電荷に働く力の方向はBからCに向かう方向である。

3: Cの電荷に働く力の方向はCからDに向かう方向である。

4: Aの電荷に働く力の大きさはBの電荷に働くカより大きい。

5: Bの電荷に働く力の大きさはCの電荷に働く力より小さい。

国試第22回午後:第46問

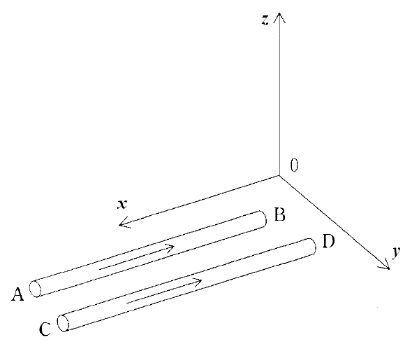

 図のように2本の直線状導線がxy平面内でx軸に平行に保たれており、AからBの方向へ電流が流れている。CからDの方向へ電流を流した場合に導線CDに作用する力の方向はどれか。

22PM46-0

1: x軸の圧の方向

2: x軸の負の方向

3: y軸の正の方向

4: y軸の負の方向

5: z軸の正の方向

国試第22回午前:第47問

無限長ソレノイドで正しいのはどれか。

a: 内部磁界の強さは電流の2乗に比例する。

b: 内部磁界の強さは単位長さ当たりの巻数に比例する。

c: 内部磁界の磁束密度は一様である。

d: 内部磁界と外部磁界の強さは等しい。

e: 内部磁界の方向はらせん構造の中心軸方向と直交する。

1. a b 2. a e 3. b c 4. c d 5. d e

国試第22回午前:第46問

正しいのはどれか。

1: 電界の強さは1Cの電荷に働く力によって定義される。

2: 単一電荷によって生じる電界の強さは電荷からの距離に反比例する。

3: 単一電荷によって生じる電位は電荷からの距離の2乗に反比例する。

4: 電位は1Cの電荷を動かすのに要する力である。

5: 電位はベクトル量である。

国試第21回午後:第3問

一回巻きコイル内の磁束がsinωt[Wb]で表されるとき、コイルに生じる起電力の大きさはどれか。

1: cosωt [V]

2: ωcosωt [V]

3: (1/ω)・cosωt [V]

4: ωsinωt [V]

5: (1/ω)・sinωt [V]

国試第21回午後:第2問

一様な磁界の中に8Aの電流が流れている直線状の導線がある。この導線1m辺りに作用する力はどれか。ただし、磁束密度は0.5T、磁界と電流の間の角度は30度とする。

1: 0.5 N

2: 0.9 N

3: 2.0 N

4: 3.4 N

5: 4.0 N

国試第21回午後:第1問

図のように正三角形の頂点A,B,Cにそれぞれ-q[C]、-q[C]、+q[C]の電荷がある。頂点Aにある電荷に働く力の向きはどれか。ただし、向きは辺BCに対する角度で表す。

21PM1-0

1: 0度

2: 60度

3: 90度

4: 120度

5: 150度

国試第20回午後:第4問

1回巻コイルに2Aの電流を流したとき、0.08Wbの磁束が生じた。このコイルを50回巻にしたときの自己インダクタンスはどれか。(電気工学)

1: 0.2H

2: 0.5H

3: 0.8H

4: 2H

5: 8H

国試第20回午後:第2問

2枚の平行平板電極からなるコンデンサがある。電極面積はSであり電極間は空気で満たされている。この電極を水平に支えるため、図のように中央部に誘電体円柱を挿入した。誘電体水平断面の面積はS/2、比誘電率は5である。挿入前の静電容量と挿入後の静電容量との比で最も近いのはどれか。(電気工学)

20PM2-0

1: 1:1

2: 1:2

3: 1:3

4: 1:4

5: 1:5

国試第20回午後:第1問

図のような一様電界中の点Aに+q〔C〕の電荷がある。この電荷をAからBへ動かすときの仕事〔J〕はどれか。ただし、電界の強さをE〔V/m〕、BC間の距離をx〔m〕、CA間の距離をy〔m〕とする。(電気工学)

20PM1-0

1: qEx

2: qEy

3: qEx+qEy

4: qEx/sinθ

5: qEx/cosθ

国試第19回午後:第3問

図のように真空中で、2本の平行な無限に長い線状導線1,2に大きさが等しく、反対方向にI[A]の電流が流れているとき、P点での磁界[T]はどれか。ただし、P点は各導線から等しくr[m]離れている。また、μ0は真空の透磁率である。(電気工学)

19PM3-0

1: 0

2: $\frac{\mu_0I}{4\pi{r}}$

3: $\frac{\mu_0I}{2\pi{r}}$

4: $\frac{\mu_0I}{\pi{r}}$

5: $\frac{{2\mu}_0I}{\pi{r}}$

国試第19回午後:第2問

巻数が10回のコイルを貫く磁束が、0.5秒間に0.1Wbから、0.5Wbまで一様な割合で変化した。この間に発生する起電力はどれか。(電気工学)

1: -0.8 V

2: -1.0 V

3: -2.0 V

4: -8.0 V

5: -10.0 V
