電気工学の過去問

起電力3.0V、内部抵抗1.0Ωの電池に5.0Ωの負荷抵抗を接続した。負荷抵抗両端の電圧は何Vか。

1: 3.5

2: 3.0

3: 2.8

4: 2.5

5: 2.0

フルスケール15Vのアナログ電圧計（内部抵抗12kΩ）を使って、60Vまでの電圧を測定できるようにしたい。電圧計に直列に何kΩの抵抗（倍率器）を接続すればよいか。

1: 3

2: 4

3: 36

4: 48

5: 60

金属棒の抵抗について正しいのはどれか。

1: 長さの2乗に比例する。

2: 断面積に反比例する。

3: 金属の抵抗率の2乗に比例する。

4: 温度に影響されない。

5: 抵抗率は銅より金のほうが小さい。

図の回路において1次電流I1が3A、変圧器の巻数比（n1/n2）が4であるとき、2次電流2は何Aか。

1: 0.75

2: 1.0

3: 3.0

4: 6.0

5: 12.0

2個の同じ抵抗発熱体を一定電圧の電源に並列につないだときの総発熱量は、直列につないだときの総発熱量の何倍になるか。ただし、温度によって抵抗値は変わらないものとする。

1: 1/4

2: 1/2

3: 1

4: 2

5: 4

図のABCDの各辺に1kΩの抵抗がつながれている。頂点AD間の合成抵抗は何kΩか。

1: 0.16

2: 0.5

3: 0.66

4: 1

5: 2

最大目盛1mA、内部抵抗100Ωの直流電流計を使って、最大10Vまで計れる直流電圧計を構成したい。正しいのはどれか。

1: 9.9kΩの抵抗を電流計に並列接続する。

2: 9.9kΩの抵抗を電流計に直列接続する。

3: 10.0kΩの抵抗を電流計に並列接続する。

4: 10.1kΩの抵抗を電流計に直列接続する。

5: 10.1kΩの抵抗を電流計に並列接続する。

25Ωの抵抗に10Vの電圧を10分間加えたときの消費エネルギーは何Jか。

1: 40

2: 240

3: 250

4: 2400

5: 2500

図の回路で3Ωの抵抗に流れる電流は何Aか。

1: 1/3

2: 2/3

3: 3/4

4: 1

5: 3/2

内部抵抗r＝2kΩ、最大目盛1Vの直流電圧計Ⓥに、図のように抵抗R1とR2を接続し、端子b、d間で最大10V、端子c、d間で最大100Vの電圧が計測できるようにしたい。抵抗R1とR2の組合せで正しいのはどれか。ただし、選択肢は【R1】 -- 【R2】とする。

1: 18KΩ -- 180KΩ

2: 18KΩ -- 198KΩ

3: 18KΩ -- 200KΩ

4: 20KΩ -- 180KΩ

5: 20KΩ -- 200KΩ

直径1mm、長さ20mの銅線の抵抗はおよそ何Ωか。ただし、銅の抵抗率を1.7×10－8Ω・m（1.7×10－2Ω・nm2/m）とする。

1: 0.66×10－3

2: 0.84×10－3

3: 1.1×10－3

4: 0.33

5: 0.43

電気メスのメス先電極を組織と接触させて0.5秒間通電したところ、メス先の組織で1.0kJのジュール熱が発生した。電極部組織抵抗を500Ωとしたとき、流れた高周波電流は何Aか。

1: 0.25

2: 0.5

3: 1.0

4: 2.0

5: 2.5

図のように、テレメータ心電図モニタで心電図をモニタしていた。このテレメータの入力回路の入力インピーダンスは10MΩで、両電極の生体接触インピーダンスはそれぞれ50kΩであった。このテレメータの電極リード差込口に生理食塩液が垂れて、差込口間の抵抗が20kΩになった。この場合、受診モニタで観測されるR波の大きさは本来の大きさのおよそ何%になるか。

1: 120

2: 40

3: 20

4: 17

5: 0.2

図の回路において、スイッチSを閉じたときの電流について正しいのはどれか。ただし、スイッチを閉じる前のコンデンサCには充電されていないものとする。

1: 1

2: 2

3: 3

4: 4

5: 5

定格1mA、内部抵抗10Ωの電流計を用いて、最大100mAの電流を測定したい。正しいのはどれか。

1: 0.010Ωの抵抗を電流計に並列接続する。

2: 99.0Ωの抵抗を電流計に直列接続する。

3: 1.00Ωの抵抗を電流計に並列接続する。

4: 0.010Ωの抵抗を電流計に直列接続する。

5: 0.101Ωの抵抗を電流計に並列接続する。

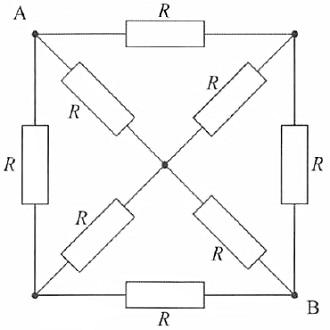

図の抵抗Rはすべて60Ωである。AB間の抵抗は何Ωか。

1: 7.5

2: 10

3: 30

4: 40

5: 60

図において回路に流れる電流Iは何Aか。ただし、XL、XCはリアクタンスを表す。

1: 0.5

2: 1.0

3: 1.5

4: 2.0

5: 3.0

電気メスの切開出力を最高値にセットして、500Ωの負荷抵抗に高周波電流計を直列に接続して測定したところ、700mAであった。チェックリストには出力は何Wと書けばよいか。

1: 35

2: 150

3: 245

4: 350

5: 714

除細動器の表示出力エネルギーは何Ωの負荷抵抗に対する値か。

1: 0.5

2: 5

3: 50

4: 500

5: 5000

誤っているのはどれか。

1: 金属棒の抵抗は断面積に反比例する。

2: 金属棒の抵抗は金属の抵抗率に比例する。

3: 抵抗率の単位として［Ω・m］が使われる。

4: 導電率は抵抗率の逆数である。

5: 導電率の単位として［S］が使われる。
