電気工学の過去問

正弦波電圧（V　sin2πft）について正しいのはどれか。

a: 電圧の実効値はV/2である。

b: 抵抗Rに電圧を印加したとき消費される平均電力はRV2/2である。

c: インダクタンスLのコイルに電圧を印加したとき、流れる電流の最大振幅はV/(2πfL)である。

d: 静電容量Cのコンデンサに電圧を印加したとき、流れる電流の最大振幅は2πfCVである。

e: コンデンサに電圧を印加したとき、流れる電流の位相は電圧の位相と同じである。

1. a b　2. a e　3. b c　4. c d　5. d e

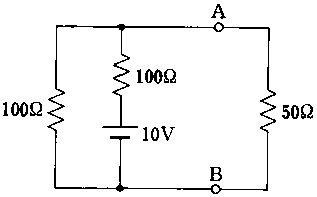

図の回路でAB間の電圧は何Vか。

1: 1

2: 2.5

3: 5

4: 7.5

5: 10

電池について正しいのはどれか。

a: 電池の容量は開放端子電圧と短絡電流との積(V・A)で表される。

b: 電池の内部抵抗は使用とともに増大する。

c: 一次電池は充電すると破裂の危険がある。

d: 二次電池の基本構造は電解コンデンサと同じである。

e: 大電流で短時間に使い切るほど多くの電力を取り出せる。

1. a b　2. a e　3. b c　4. c d　5. d e

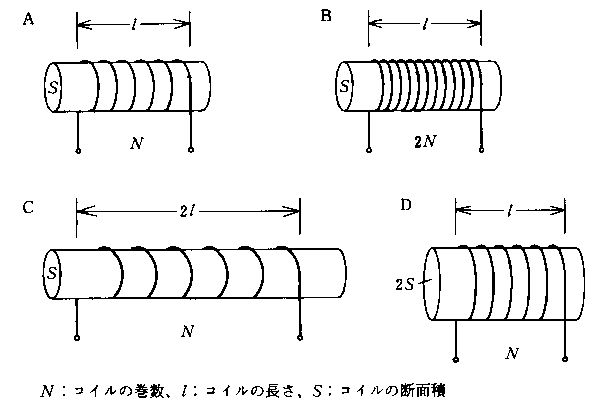

空芯ソレノイドA、B、C、Dがある。インダクタンスLの大小関係で正しいのはどれか。ただし、漏れ磁束はないものとする。

1: C>D>B>A

2: B>C>A>D

3: B>D>A>C

4: C>B>D>A

5: D>C>B>A

磁気について正しいのはどれか。

1: 磁界中の電流が受ける力の方向は磁束密度の方向に一致する。

2: 直線電流の周囲では放射状の磁界が発生する。

3: 磁界中を磁界の方向に走行する電子は力を受けない。

4: 2本の平行導線に逆向きに電流が流れていると両者の間に力は働かない。

5: 磁石は静止した陽子を引きつける。

最大容量500pFの可変コンデンサがある。容量を最大にして直流500Vの電源に接続した。その後、電源から切り離して200pFに容量を減少させた。　可変コンデンサの端子電圧は何Vになるか。　ただし、コンデンサは無損失とする。

1: 200

2: 320

3: 500

4: 790

5: 1250

正負1クーロンの点電荷の間に働く吸引力は、電荷問の距離が2cmのとき、1cmの場合に比べて何倍か。

1: 変化しない。

2: 2倍になる。

3: 1/2になる。

4: 1/4になる。

5: 1/8になる。

巻数比が1次：2次＝10：1の変圧器（トランス）について正しいのはどれか。

a: 入力交流電圧が10Vのとき、出力電圧は約1Vになる。

b: 出力交流電流が10Aのとき、入力電流は約1Aになる。

c: 出力側に1Ωの負荷をつないだとき、入力側からは約10Ωの負荷と見なせる。

d: 出力側より1Wの電力を取り出すためには、入力側へ約10Wの電力を供給する。

e: 入力に直流電圧を加えるとトランスは破損する恐れがある。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図に示す直列共振回路について正しいのはどれか。

a: 電圧vの周波数が共振周波数に等しいとき電圧vと電流iの位相は等しい。

b: 電圧vの周波数が共振周波数より極めて低いと電流iは0に近い。

c: 共振周波数におけるインピーダンスはRになる。

d: インピーダンスは共振周波数において最も大きくなる。

e: 電圧vの周波数が共振周波数より極めて高いとコンデンサにかかる電圧は高い。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

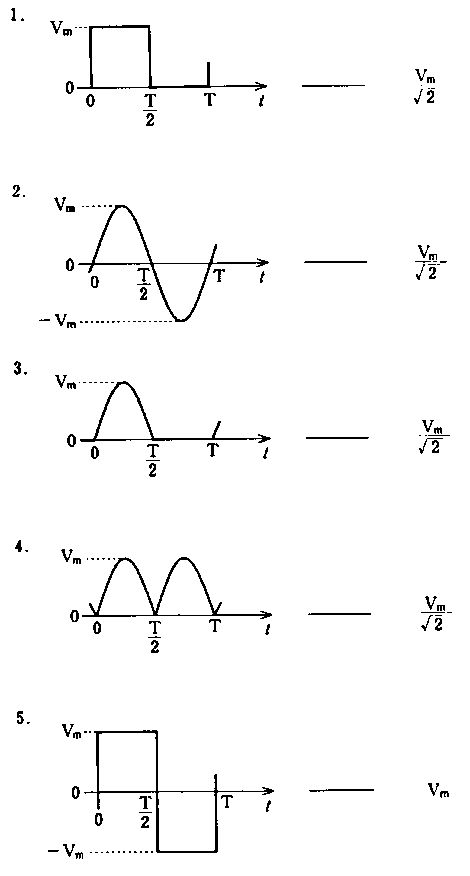

電圧波形と実効値との組合せで誤っているのはどれか。　ただし、Vmは電圧の最大値、Tは周期を表す。

図に示す回路において長時間閉じていたスイッチSを時刻t =0で開いた。出力電圧eの波形はどれか。

図に示す回路においてスイッチSを閉じたとき、コイルを流れる電流iの最終値はいくらか。

1: 0mA

2: 1mA

3: 2mA

4: 10mA

5: 20mA

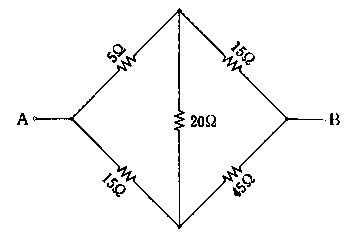

図のAB間の抵抗値はどれか。

1: 15Ω

2: 20Ω

3: 30Ω

4: 60Ω

5: 100Ω

誤っているのはどれか。

a: 商用交流電場のシールドには銅の金網を用いる。

b: 長波帯の電磁波のシールドには電磁波吸収材を用いる。

c: 静電場のシールドには導電率の低い材料を厚い層にして用いる。

d: 静磁場のシールドには透磁率の高い金属を厚い層にして用いる。

e: 変動磁場のシールドには導電率の高い金属と透磁率の高い金属を交互に組合せて用いる。

1. a b　2. a e　3. b c　4. c d　5. d e

正しいのはどれか。

a: 導線に電流を流したとき、その周りの磁界には影響を及ぼさない。

b: 平行な2本の導線に逆方向の電流が流れると導線間には反発力が生じる。

c: 発電機では磁界中で導体を動かすことにより起電力を発生させている。

d: 棒磁石を直線電流と平行に置いたとき、棒磁石は力を受けない。

e: 電子が直線電流の近くを同方向に走行していると直線電流に向かう力を受ける。

1. a b　2. a e　3. b c　4. c d　5. d e

強磁性体について正しいのはどれか。

a: 強磁性体に磁石を近づけると引力が働く。

b: 永久磁石は強磁性体の保磁力の性質を利用したものである。

c: コバルトは強磁性体である。

d: 強磁性体はいくら加熱しても磁性体の性質を失わない。

e: 強磁性体の比透磁率はほぼ1である。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図の回路でスイッチSを閉じてから充分時間が経った後、回路全体に蓄えられるエネルギーはどれか。　ただし、両コンデンサは無損失とする。また、図中の電圧はスイッチを閉じる前の値である。

1: \frac{1}{2}CV^2\ J$

2: $\frac{1}{4}CV^2J$

3: $C^2V^2J$

4: $\frac{1}{2}C^2V\ J$

5: $\frac{1}{4}C^2V J$

全く帯電していない完全導体を一様な電界の中に置いた。正しいのはどれか。

a: 電気力線は導体を置く前と置いた後では異なる。

b: 導体の表面には電磁誘導によって負の電荷が現れる。

c: 導体表面の電位は一様ではない。

d: 導体の内部に静電誘導によって負の電荷が現れる。

e: 導体の電荷の総和は0に保たれる。

1. a b　2. a e　3. b c　4. c d　5. d e

図に示す回路における電流または電圧の周波数特性で正しいのはどれか。ただし、I、VR、VCおよびVはそれそれ電流または電圧の大きさを示す。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図に示す回路において交流電源の周波数が極めて高い場合、いずれの等価回路が近似的に正しいか。
