電気工学の過去問

図の回路でRを流れる電流が0.1mAであるとき、Rは何kΩか。ただし、オペアンプは理想オペアンプとする。

1: 0.1

2: 1.0

3: 2.0

4: 5.0

5: 10.0

図の回路が共振状態にあるとき、回路に流れる電流［A］はいくつか。

1: 10

2: 5

3: 1

4: 0.5

5: 0.1

図の交流回路で、R、Cの両端の電圧（実効値）は図に示す値であった。電源電圧e（実効値）は何Vか。

1: √2

2: 2√2

3: 4

4: 3√2

5: 8

図の回路の電圧Eは何Vか。

1: 10

2: 12

3: 14

4: 18

5: 20

図の理想オペアンプ回路で、可変抵抗Rvが1kΩのとき端子AB間に流れる電流がI0であった。可変抵抗を2kΩに変化させたとき、端子AB間に流れる電流IはI0の何倍か。

1: 1/4

2: 1/2

3: 1

4: 2

5: 4

抵抗R、インダクタL、キャパシタCからなる直列共振回路がある。R、Lを一定とした場合、共振周波数を2倍にするにはCの値を何倍にすればよいか。

1: 1/4

2: 1/2

3: √2

4: 2

5: 4

100Vの電圧を加えたとき、100Wの電力を消費する抵抗器を4本直列に接続した。その両端に100Vの電圧を加えたとき、全体の消費電力［W］はいくらか。ただし、抵抗器の抵抗値は一定とする。

1: 25

2: 40

3: 100

4: 250

5: 400

図の交流回路で、R、L、Cに流れる電流はそれぞれ図に示す値であった。合成電流I［A］はいくらか。

1: 6

2: 10

3: 14

4: 22

5: 30

図の回路において、端子a‐b間の合成抵抗は何Ωか。

1: 5

2: 10

3: 15

4: 20

5: 25

波長が最も短いのはどれか。

1: Ｘ　線

2: γ　線

3: 紫外線

4: 赤外線

5: 極超短波

図に示す回路のA-B間の電圧を入力インピーダンス10kΩのアナログテスタで測定したところ4.5Vを示した。これを入力インピーダンス10MΩのディジタルテスタで測定したとすると、およそ何Vを示すか。

1: 3

2: 4.5

3: 6

4: 7.5

5: 9

図の理想オペアンプ回路で、端子AB間に1kΩの抵抗を接続した。出力端子Aと端子Cの間の電位差は何Vか。

1: 1

2: 5

3: 7

4: 10

5: 12

図の回路でコンデンサC2の両端電圧［V］はいくらか。

1: 3

2: 5

3: 10

4: 15

5: 20

断面積0.02mm2、長さ3mの銅線を30本ひねり合わせて保護接地線を作成した。この保護接地線の抵抗はおよそ何Ωか。ただし、銅線の抵抗率を1.6×10－8Ω・mとする。

1: 0.02

2: 0.04

3: 0.08

4: 0.16

5: 0.32

i（t）=10√2sin（40πt-π/6）［mA］で表される交流電流について誤っているのはどれか。

1: 振　幅：14.1mA

2: 周波数：40Hz

3: 位相遅れ：30°

4: 角周波数：126rad/s

5: 実効値：10mA

シールドについて正しいのはどれか。

1: 静電シールドは接地することでシールドの電位を0にすることができる。

2: 静電シールドには誘電率の高い物質が用いられる。

3: 静電シールドは直流に対しては無効である。

4: 磁気シールドには透磁率の低い物質が用いられる。

5: 磁気シールドは接地することで内部の磁界を0にすることができる。

ある電気メスの切開出力を最大値に設定し、500Ωの無誘導負荷抵抗を接続して両端の電圧をオシロスコープで観測したら1000Vppの正弦波が観測された。出力電力を計算すると何Wになるか。

1: 2000

2: 1000

3: 500

4: 250

5: 125

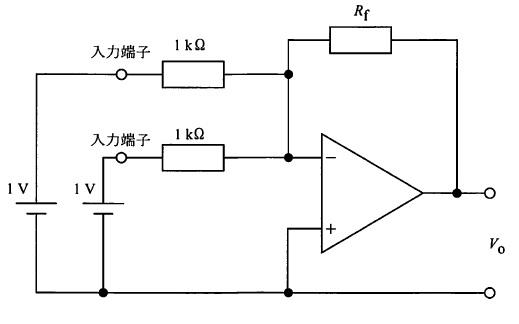

図の電子回路の入力端子にそれぞれ1Vを印加した。出力電圧Voが－10Vであった。抵抗Rfの値は何kΩか。

1: 1

2: 5

3: 10

4: 15

5: 20

図は50Hz正弦波交流の全波整流波形である。実効値は何Vか。

1: 140

2: 100

3: 71

4: 50

5: 32

6Ωの抵抗を5本並列に接続し、その端子間に2Vの電圧を10分間加えたときの消費エネルギーは何Jか。

1: 120

2: 500

3: 1200

4: 1800

5: 2000
