電気工学の過去問

図に示す回路において時刻t＝0でスイッチSを閉じたとき、コイルを流れる電流i（t）の最終値はいくらか。

1: 1mA

2: 10mA

3: 100mA

4: 1A

5: 10A

図に示す抵抗回路の合成抵抗として正しいのはどれか。

1: 1/3Ω

2: 1Ω

3: 2Ω

4: 5Ω

5: 9Ω

一次電池について正しいのはどれか。

1: 保存温度は高いほどよい。

2: 電池を直列接続すると個々の内部抵抗が変わる。

3: 消耗したら充電するとよい。

4: 消耗すると内部抵抗が高くなる。

5: 消耗状態の電圧チェックは無負荷で行う。

図のように一様磁界中でコイルが回転し、コイル端子が外部と接続可能となっている装置がある。正しいのはどれか。

a: 外力によってコイルを連続回転させると、端子間に直流電圧が発生する。

b: 外力によってコイルを連続回転させると、端子間に交流電圧が発生する。

c: 外力を加えないで端子Fに電池を接続すると、コイル面が磁界と垂直になって静止する。

d: 外力を加えないで端子間に電池を接続すると、コイル面が磁界と平行になって静止する。

e: 外力を加えないで端子間に電池を接続すると、コイルが連続回転する。

1. a b　2. a e　3. b c　4. c d　5. d e

シールドについて正しいのはどれか。

1: 磁力線を遮断するに誘電体が適している。

2: 真空は電気力線を遮断する。

3: 静電界をシールドするには誘電率の小さい材料が適している。

4: 電波をシールドするには導電率の大きい材料が適している。

5: 透磁率の小さい材料は磁気シールドに適している。

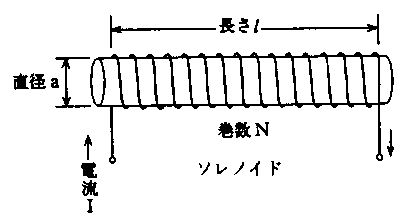

図に示すソレノイド（a≪l）について正しいのはどれか。

a: 内部の磁界の強さは長さlに反比例する。

b: 電流Iを2倍にすると磁界の強さは4倍になる。

c: 直径aを2倍にすると磁界の強さは2倍になる。

d: 内部はほぼ均一磁界である。

e: 同じ長さで巻数Nを2倍にすると磁束密度は2倍になる。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

正しいのはどれか。

a: 直線電流の周りには電流が時間的変化をするときだけ磁力線が生じる。

b: 円形コイルに電流を流すとコイル面内ではコイル面と垂直方向に磁界が発生する。

c: 直線電流がつくる磁界の大きさは距離に反比例する。

d: 磁界中で運動する電荷は運動速度に反比例する力を受ける。

e: 2本の平行導線に同方向に電流が流れていると両者の間に反発力が働く。

1. a b　2. a e　3. b c　4. c d　5. d e

1μFの平行平板コンデンサについて正しいのはどれか。

1: 極板面積を2倍にすると容量が4μFになる。

2: 極板間距離を2倍にすると容量が2μFになる。

3: 100V、50Hzの交流電源に接続すると約3.1mAの電流が流れる。

4: 正弦波交流電圧をかけると、流れる電流の位相は電圧に対して90°進む。

5: 正弦波交流電圧をかけて、周波数を2倍にすると流れる電流は4倍になる。

図のように誘電体を挟んだ平行平板導体に電圧を加えた。正しいのはどれか。

a: 平行導体板間の静電容量は100μFである。

b: 誘電体中に分極が生じる。

c: 誘電体を取り除くと静電容量は1/5になる。

d: 誘電体中の電界の強さは1000V/mである。

e: 誘電体を取り除いたときの電界の強さは500V/mである。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

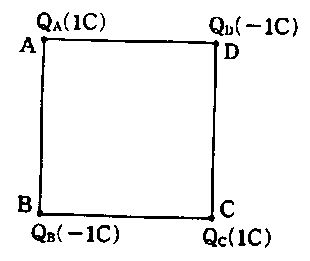

図のように正方形の頂点A、B、C、Dに電荷$Q_A$、$Q_B$、$Q_C$、$Q_D$がある。正しいのはどれか。

1: $Q_A$は対角線ACの方向に力を受ける。

2: $Q_A$の受ける力は零である。

3: $Q_B$は辺BCの方向に力を受ける。

4: $Q_B$の受ける力は零である。

5: $Q_A$の受ける力の方向と$Q_B$の受ける力の方向とは同じである。

正しいのはどれか。

a: 電荷に働く力はその場所の電界の2乗に比例する。

b: 電界とはその場所に置かれた電子の受ける力をいう。

c: 電界の単位はV/mである。

d: 1Cの電荷を移動させるのに1Jのエネルギーが必要であるとき、その電位差を1Vという。

e: 電気力線は等電位面と常に平行である。

1. a b　2. a e　3. b c　4. c d　5. d e

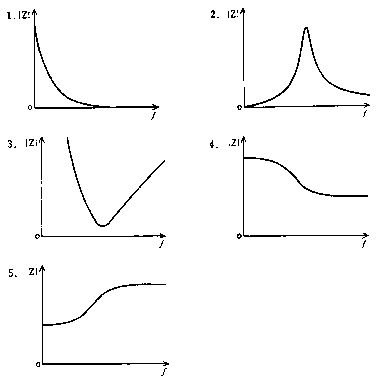

LCR直列回路のインピーダンスの絶対値｜Z｜の周波数特性として正しいのはどれか。

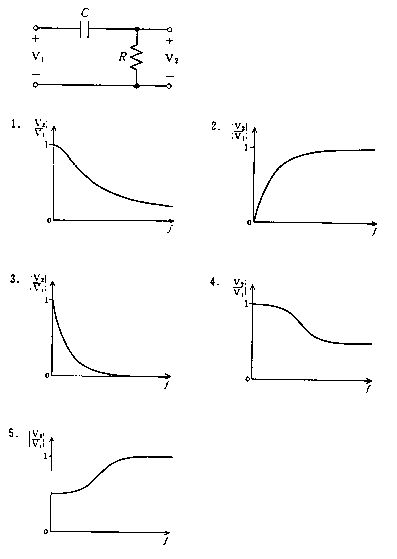

図に示す回路の電圧振幅伝達関数$\left|\frac{V_2}{V_1}\right|$の周波数特性として正しいのはどれか。

図の回路でスィッチSを閉じた後の時間tに対する電流iの波形として正しいのはどれか。

コンデンサに流れ込む電流i、端子電圧v（右図参照）の時間波形の組み合わせとして正しいのはどれか。

一次コイルの巻数200回、二次コイルの巻数100回の無損失変圧器について正しいのはどれか。

1: 二次側に実効値1.0Aの交流電流が流れているとき、一次側には実効値2.0Aの交流電流が流れている。

2: 一次側に100Vの交流電圧をかけると、二次側には25Vの交流電圧が発生する。

3: 二次側で100Wの電力が取り出されているとき、一次側には200Wの電力が入力されている。

4: 二次側から電力を入カすると、一次側で増幅された電力を取り出せる。

5: どのような用い方をしても電力の増幅はできない。

20Ωの抵抗に周波数50Hz、実効値100Vの正弦波交流電圧をかけたとき、正しいのはどれか。

a: 毎秒、約0.71kJの電気ェネルギーが熱に変わる。

b: 電圧の最大値は約71Vである。

c: 電流の実効値は約7.1Aである。

d: 500Wの電力が消費される。

e: 電流の最大値は約7.1Aである。

1. a b　2. a e　3. b c　4. c d　5. d e

シールド（遮蔽）について正しいのはどれか。

1: 磁力線は抵抗体に囲まれた領域内は入り込まない。

2: 磁率が小さい材料ほど磁気シールド効果が大きい。

3: 時間的変化が遅い電界のシールドには導電率の小さい材料が適している。

4: 波長の短い電波にシールドには誘電率が小さい材料が適している。

5: 周波数の低い電波にシールドには導電率の大きい材料が適している。

図に示すインダクタ（コイル）に電流Iを流すとき正しいのはどれか。

1: 電流Iを2倍にすると磁心中の磁束は4倍になる。

2: 電流Iに逆比例した逆起電力が発生する。

3: 磁心中の磁束の時間的変化率に比例した逆起電力が発生する。

4: 巻数Nを2倍にするとインダクタンスは2倍になる。

5: 磁心の透磁率が大きいほどインダクタンスは小さい。

磁気について正しいのはどれか。

a: 直流電流の周りにはこれを中心とする同心円上に磁力線が生じる。

b: 円形コイルに電流を流すとコイル面内では同心円上に磁界が発生する。

c: 直流電流によって生じる磁束密度の大きさは距離の2乗に反比例する。

d: 2本の平行導線に同方向に電流が流れていると両者の間に反発力が働く。

e: 磁束密度が磁気誘導によって著しく増加するものを強磁性体という。

1. a b　2. a e　3. b c　4. c d　5. d e
