第36回国試午後49問の類似問題

図の回路で2Ωの抵抗の消費電力が2Wである。電源電圧E［V］はどれか。　

1: 2

2: 3

3: 4

4: 5

5: 6

図の回路で抵抗2Ωでの消費電力が2Wである。電源電圧Eはどれか。（電気工学）

1: 2V

2: 3V

3: 4V

4: 5V

5: 6V

図の回路で、R2の消費電力が1WであるときにR1の両端の電圧はどれか。ただし、R1=2Ω、R2=4Ω、R3＝2Ωである。

1: 3V

2: 5V

3: 7V

4: 9V

5: 11V

図の回路で、R3で消費される電力が1Wであるとき、R1で消費される電力[W]はどれか。ただし、R1＝1Ω、R2＝R3＝2Ωである。

1: 0.5

2: 1

3: 2

4: 4

5: 5

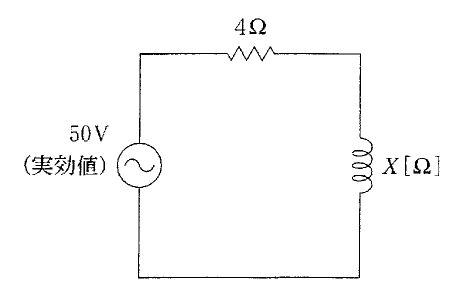

図の回路において抵抗での消費電力が400Wのとき、リアクタンスXの値はどれか。(電気工学)

1: 3Ω

2: 4Ω

3: 5Ω

4: 6Ω

5: 7Ω

100 V の電圧を加えると 5 W の電力を消費する抵抗器に、0．2 A の電流を流したときの消費電力［W］はどれか。

1: 4

2: 20

3: 25

4: 80

5: 400

図の回路の抵抗で消費される電力はどれか。

1: 408W

2: 800W

3: 1000W

4: 1250W

5: 1667W

図の回路で抵抗Rに流れる電流I[A]はどれか。ただし、電池の起電力は4.0V、抵抗はすべて1.0Ωとする。

1: 1.0

2: 2.0

3: 3.0

4: 4.0

5: 5.0

100Vの電圧を加えたとき、100Wの電力を消費する抵抗器を4本直列に接続した。その両端に100Vの電圧を加えたとき、全体の消費電力［W］はいくらか。ただし、抵抗器の抵抗値は一定とする。

1: 25

2: 40

3: 100

4: 250

5: 400

1000Ωの抵抗に交流電圧v（ｔ）　＝　100√2COSωt〔V〕を加えたとき、抵抗で消費される電力として正しいのはどれか。

1: 1W

2: 10W

3: 100W

4: 1,000W

5: 10,000W

起電力E［V］、内部抵抗r［X］の電池2個と可変抵抗R［X］を直列に接続した回路がある。可変抵抗で消費される電力が最大になるようにRの値を調整した。このとき、回路に流れる電流［A］Iを表す式として正しいのはどれか。

1: E/(2r)

2: 3E/(4r)

3: 9E/(10r)

4: E/r

5: 3E/(2r)

100Vの電圧を加えたとき、100Wの電力を消費する抵抗と400Wの電力を消費する抵抗とを直列に接続して、その両端に100Vの電圧を加えたときの消費電力は何Wか。

1: 60

2: 80

3: 100

4: 250

5: 500

100Ω、電力容量1Wの抵抗と50Ω、電力容量2Wの抵抗とを直列に結線し、これに電源を接続した。加えられる最大の電源電圧はどれか。

1: 10V

2: 15V

3: 20V

4: 25V

5: 30V

図の回路で抵抗に2A(実効値)の電流が流れている。リアククンスXの値はどれか。(電気工学)

1: 1Ω

2: 2Ω

3: 3Ω

4: 4Ω

5: 5Ω

図の回路において、スイッチを閉じると、閉じる前と比べて1Ωの抵抗に　流れる電流[A]が2倍となった。このときの抵抗R[Ω]はどれか。

1: 0.2

2: 0.5

3: 1

4: 2

5: 5

図の回路でR2を流れる電流は0.4Aである。電源電圧Eはどれか。

1: 1.0 V

2: 1.6 V

3: 2.0 V

4: 2.4 V

5: 3.0 V

図の回路で電源電圧は最大値141Vの正弦波交流である。1kΩの抵抗で消費される電力[W]はどれか。

1: 7

2: 10

3: 14

4: 200

5: 282

図の回路の二次側で消費する電力はどれか。ただし、変圧器は理想的であり、巻数比は1:10とする。

1: 0.01 W

2: 0.1 W

3: 1 W

4: 10W

5: 100 W

図の回路で2kΩの抵抗に流れる電流はどれか。ただし、Aは理想演算増幅器とする。

1: 1mA

2: 2mA

3: 3mA

4: 4mA

5: 6mA

実効値100V、周波数50Hzの正弦波交流電源に接続されたときに500Wの電力を消費する電熱器がある。正しいのはどれか。

a: 抵抗は5Ωである。

b: 100Vの電池に接続すると約3.5Aの電流が流れる。

c: 50Vの電池に接続すると約250Wの電熱器となる。

d: 実効値2.5Aの交流電流を流すと約125Wの電熱器となる。

e: 実効値50Vの交流電源に接続すると流れる電流の実効値は約2.5Aである。

1. a b　2. a e　3. b c　4. c d　5. d e
