第18回国試午後24問の類似問題

国試第27回午前：第55問

1 kHz までの周波数成分を持つ信号をAM変調し、周波数分割多重によって多チャネル同時通信する。通信に使用できる周波数帯域幅が100 kHz のとき、同時に伝送可能な最大チャネル数はどれか。ただし、AM変調では両側波帯の信号成分を送るものとする。

1:10
2:50
3:100
4:500
5:1000

国試第32回午前：第63問

AD変換について誤っているのはどれか。

1:標本化した信号を量子化する。
2:標本化周波数は信号に含まれる最高周波数の2倍以上必要である。
3:標本化周波数が低すぎると折り返し雑音が起こる。
4:量子化の分解能を上げるには量子化ビット数を増やす。
5:量子化雑音を低減するには標本化周波数を高くする。

国試第38回午後：第52問

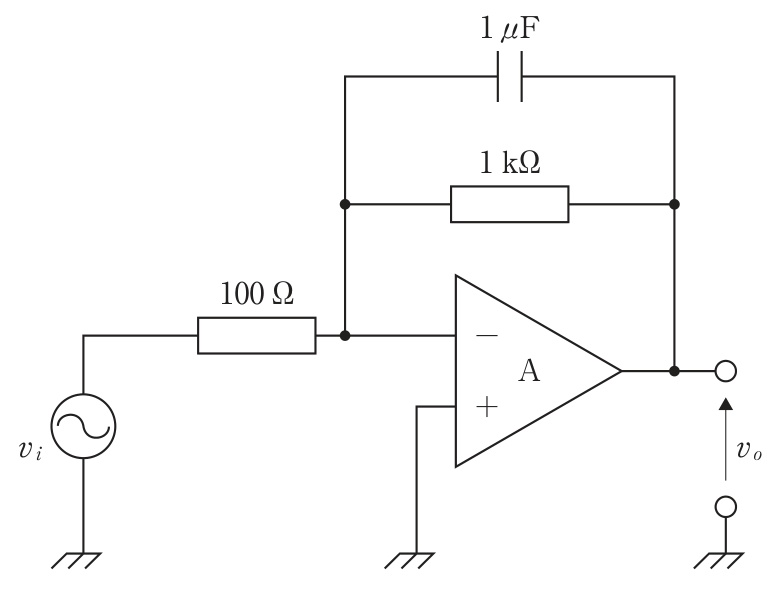

図の回路で遮断周波数$[Hz]$に最も近いのはどれか。ただし、Aは理想演算増幅器とする。

4z9s97JXdS
1:160
2:320
3:1000
4:1600
5:3200

国試第34回午前：第62問

帯域が 1 ?100 Hz のアナログ信号をサンプリングするとき、エイリアシングを起こさないサンプリング間隔の最大値［ms］はどれか。

1:1.25
2:2.5
3:5
4:10
5:20

国試第23回午後：第60問

0～5Vの範囲で動作する8bitのAD変換器がある。1bit当たりの電圧[V]に最も近いのはどれか。

1:0.02
2:0.04
3:0.06
4:0.08
5:0.1

国試第27回午前：第60問

AD変換で誤っているのはどれか。

1:連続信号を離散信号に変換する。
2:信号に含まれる周波数の最大値によってサンプリング周波数を決める。
3:エイリアシングとは実際には存在しない周波数成分が観測されることである。
4:量子化された信号を符号化する。
5:量子化雑音は信号のSN比が低い場合に大きくなる。

国試第21回午後：第19問

振幅変調において搬送波の周波数を900kHzとしたとき、被変調波の側波帯周波数が895kHzと905kHzであった。信号波の周波数はどれか。

1:5kHz
2:10kHz
3:895kHz
4:905kHz
5:1800kHz

国試第36回午後：第62問

システムの伝達特性でないのはどれか。

1:時定数
2:ゲイン
3:ステップ応答
4:インパルス応答
5:ナイキスト周波数

国試第1回午後：第5問

信号処理について正しいのはどれか。

a:心電図をA/D変換するには、0.1Hzのサンプリング(標本化)周波数で十分である。
b:不規則雑音に埋もれた繰り返し信号を検出するには加算平均法が有効である。
c:計算機内のデータをペンレコーダに描かせるにはD/A変換が必要である。
d:A/D変換を行うと一般に信号対雑音比(S/N)が向上する。
e:高速フーリエ変換(FFT)を行うと信号対雑音比が向上する。
1. a b　2. a e　3. b c　4. c d　5. d e

国試第8回午後：第19問

1kHzの正弦波を用いて1MHzの正弦波を振幅変調したとき、サイドバンド（側波体）の周波数として正しいのはどれか。

a:900kHz
b:999kHz
c:1001kHz
d:1010kHz
e:1100kHz
1. a b　2. a e　3. b c　4. c d　5. d e

国試第24回午後：第55問

振幅変調において100kHzの搬送波周波数によって　信号v(t)＝500sin(2000πt)を変調するとき、被変調波の上・下側波の周波数［kHz］はどれか。　ただし、時間の単位は秒とし、過変調は生じないものとする。（医用電気電子工学）

1:120と80
2:110と90
3:105と95
4:102と98
5:101と99

国試第37回午前：第58問

0～8mVの範囲で動作する12bitのAD変換器がある。およその分解能［μV］はどれか。

1:1
2:2
3:4
4:8
5:16

国試第26回午後：第56問

振幅変調において100kHzの搬送波を信号 v(t) ＝ 5sin(4000πt)で変調するとき、被変調波の上・下側波の周波数[kHz]はどれか。ただし、時間tの単位は秒とし、過変調は生じないものとする。

1:101と99
2:102と98
3:104と96
4:110と89
5:120と80

国試第24回午前：第62問

帯域が1～500 Hz のアナログ信号をサンプリングするとき、サンプリング定理によって定まるサンプリング間隔[ms]の最大値はどれか。(医用電気電子工学)

1:0.1
2:0.2
3:0.5
4:1
5:2

国試第25回午後：第60問

AD変換について正しいのはどれか。

a:量子化ビット数が大きいほど量子化誤差は小さくなる。
b:量子化ビット数が大きいほど速い信号の変化を捉えることができ る。
c:サンプリング間隔が短いほど量子化誤差は大きくなる。
d:サンプリング周波数が高くなるほど変換結果のデータ量は大きく なる。
e:サンプリング周波数の0.5倍を超える周波数の信号は折り返し歪 が発生する。
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

国試第21回午前：第50問

雑音に関して誤っているのはどれか。

1:SN比を改善するために計測の周波数帯域幅を広くする。
2:増幅器の最小入力信号レベルは雑音によって規定される。
3:AD変換に伴って発生する雑音を量子化雑音という。
4:熱雑音は電子など荷電粒子の不規則振動に起因する。
5:白色雑音の電力は計測の周波数帯域幅に比例する。

国試第17回午前：第52問

雑音に関して誤っているものはどれか。

1:熱雑音は電子などの荷電粒子の不規則振動に起因する。
2:ダイナミックレンジを決定する最小信号レベルは雑音によって規定される。
3:AD変換に伴って発生する雑音を量子化雑音という。
4:白色雑音の電力は計測する周波数帯域に比例する。
5:SN比を改善するために計測の周波数帯域を広くする。

国試第30回午後：第56問

2kHzまでの周波数成分をもつ信号をAM変調し、周波数分割多重によって多チャネル同時通信する。同時に20チャネルの信号を伝送するとき、通信で占有する周波数帯域の合計帯域幅[kHz] はどれか。ただし、AM変調では両側波帯の信号成分を送るものとする。

1:20
2:40
3:80
4:160
5:320

国試第38回午前：第56問

周波数3 GHz用のアンテナ長[cm]として適切なのはどれか。

1:2.5
2:10
3:25
4:50
5:100

国試第9回午後：第27問

分解能10ビットのA－D変換器について正しいのはどれか。

1:1024の量子化レベルに対応するディジタル出カが得られる。
2:10レベルに量子化されたディジタル出カが得られる。
3:10レベルのアナログ信号をディジダル信号に変換する。
4:10ビットのディジタル信号をアナログ信号に変換する。
5:1010レベルのアナログ信号をディジダル信号に変換する。
