第11回国試午後34問の類似問題

国試第34回午後：第60問

論理演算 $\overline{X\cdot Y}$を求める論理回路がある。図のような X、Y を入力した時の出力はどれか。

34-PM-60
1:A
2:B
3:C
4:D
5:E

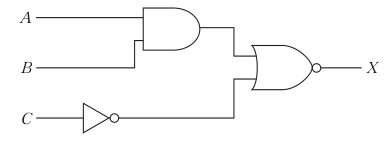

国試第37回午後：第55問

図の回路と等価な論理式はどれか。

137055
1:$X = A \cdot B + C$
2:$X = A \cdot B + \overline{C}$
3:$X = (\overline{A} + \overline{B}) \cdot C$
4:$X = (A + B) \cdot C$
5:$X = (A + B) \cdot \overline{C}$

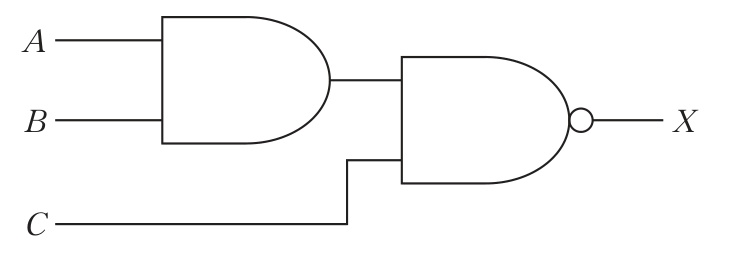

国試第38回午後：第55問

図の回路の論理式はどれか。

xozPfe80n_
1:$X = A + B \cdot \overline{C}$
2:$X = A + B + C$
3:$X = \overline{A} \cdot \overline{B} \cdot \overline{C}$
4:$X = A \cdot B \cdot \overline{C}$
5:$X = \overline{A \cdot B \cdot C}$

国試第26回午後：第61問

図の論理回路で常にZ ＝ 1となる条件はどれか。

26PM61-0
1:X = 1
2:Y = 1
3:X = Y
4:X ≠ Y
5:X、Y によらない

国試第27回午前：第61問

図の回路の出力Xを表す真理値表で正しいのはどれか。

27AM61-0 27AM61-1

国試第34回午後：第62問

図のブロック線図における全体の伝達関数はどれか。

34-PM-62

国試第31回午前：第62問

論理式 X＝A･B+A･Cと等価な論理回路はどれか。

31AM62-0

国試第25回午前：第54問

図の回路はどれか。ただし、Aは理想演算増幅器とする。　

25AM54-0
1:積分回路
2:微分回路
3:反転増幅回路
4:非反転増幅回路
5:差動増幅回路

国試第22回午後：第60問

図の出力Xはどれか。

22PM60-0
1:$\overline {A}\cdot \overline {B}+A\cdot B $
2:$\overline {A}\cdot\ B+A\cdot\ \overline {B}$
3:$\left( A+B\right) \cdot \left( A+\overline {B}\right) $
4:$\left( A+B\right) \cdot \left( A+\overline {B}\right) $
5:$\overline {A}\cdot \left( A+B\right) +B\cdot \left( \overline {A}\cdot \overline {B}\right) $

ME2第40回午前：第35問

図の回路で心理値表で示す入出力を得るために、図のアに入れるべき回路はどれか。

img39783-35-0
1:XOR回路
2:OR回路
3:AND回路
4:NOR回路
5:NAND回路

国試第37回午後：第62問

図のブロック線図の伝達関数はどれか。

137062
1:$\frac{K_1K_2}{s(s+1)}$
2:$\frac{K_1}{s(s+1)K_2}$
3:$\frac{K_1}{s(s+1)+K_1K_2}$
4:$\frac{K_1K_2}{s(s+1)-K_1K_2}$
5:$\frac{s(s+1)}{s(s+1)+K_1K_2}$

国試第11回午後：第21問

真理価表を実現する図の回路（半加算器）において、二つの論理素子（X、Y）はどれか。

11PM21-0
1:( NAND、NOR )
2:( AND 、NOR )
3:( OR 、NAND )
4:( AND 、OR )
5:( NOR 、AND )

国試第37回午前：第55問

図の回路で入力波形と出力波形の組合せで正しいのはどれか。ただし、Aは理想演算増幅器で、入出力波形の図は同一スケールとする。

137155

国試第11回午後：第29問

図の手順に従ってプログラムを作成し、Aに1を、Bに-2を入力したとき、Eの値はいくらか。

11PM29-0
1:-1
2:0
3:1
4:2
5:3

国試第21回午後：第15問

図の回路はどれか。ただし、Aは理想演算増幅器とする。

21PM15-0
1:差動増幅回路
2:反転増幅回路
3:非反転増幅回路
4:微分回路
5:積分回路

国試第7回午後：第15問

図の論理回路について正しいのはどれか。

7PM15-0
1:入力Xが0のとき、出力は常に0である。
2:入力Xが1のとき、出力は常に1である。
3:入力Zが0のとき、出力は常に1である。
4:入力Zが1のとき、出力は常に0である。
5:入力X、Y、Zがすべて1のとき、出力は0である。

国試第6回午後：第24問

図の論理回路について正しいのはどれか。

6PM24-0
1:入力1が0のとき、出力は常に0である。
2:入力2が1のとき、出力は常に1である。
3:入力3が0のとき、出力は常に0である。
4:入力3が1のとき、出力は常に1である。
5:入力123がすべて0のとき、出力は1である。

国試第36回午前：第55問

図の論理回路と真理値表が対応するとき、Fに入る論理演算はどれか。

36055
1:AND
2:OR
3:NAND
4:NOR
5:XOR

国試第23回午前：第63問

伝達関数が$ \frac {G\left( s\right) }{1+G\left( s\right) H\left( s\right) }$であるブロック線図はどれか。

23AM63-0

国試第3回午後：第9問

アナログ生体信号を計算機に取り込んで処理し、その結果で他のME機器を制御するためのアナログ出力を出すシステムの構成として正しいのはどれか。

3PM9-0
