システム工学の過去問

国試第33回午前：第57問

図 1 の回路と等価であるブロック線図を図 2 に示す。図 2 の要素 A と B との組合せで正しいのはどれか。

33-AM-57

国試第17回午後：第35問

輸血のため血液加温器で血液温を制御する。血液加温器出口における血液温を制御量とすると、外乱にならないのはどれか。

1:患者の体温
2:室 温
3:血液バック内の血液温
4:輸血速度
5:温度センサの誤差

国試第17回午後：第34問

フィードバック制御系について正しいのはどれか。

a:パラメータによっては発振する。
b:開ループである。
c:フィードフォワード制御系より系のパラメータ変化に敏感である。
d:フィードフォワード制御系より外乱の影響を受けやすい。
e:制御するために出力を計測する必要がおる。
1. a b　2. a e　3. b c　4. c d　5. d e

国試第31回午前：第57問

図1と図2の伝達関数は等しい。図1中の伝達関数G(s)はどれか。ただし、sをラプラス変換の演算子とする。

31AM57-0
1:$ \frac {1}{s+6}$
2:$ \frac {2}{s+6}$
3:$ \frac {1}{2}\cdot \frac {1}{s+5}$
4:$ \frac {1}{s+5}$
5:$ \frac {2}{s+5}$

国試第16回午後：第35問

図のシステムの伝達関数（Y／X）はどれか。

16PM35-0
1:$\frac {A}{1+BC}$
2:$\frac {AB}{1+BC}$
3:$\frac {B}{1-BC}$
4:$B\left( A-C\right) $
5:$\frac {AB}{1-BC}+A$

国試第16回午後：第34問

フィードフォワード制御系について誤っているものはどれか。

1:開ループである。
2:安定である。
3:フィードバック制御系より系のパラメータ変化に敏感である。
4:フィードバック制御系より外乱の影響を受けやすい。
5:制御するため出力を計測する必要がある。

国試第30回午前：第57問

図のブロック線図の伝達関数(Y/X)はどれか。

30AM57-0
1:$ \frac {G_{1}}{1+G_{1}+G_{1}G_{2}}$
2:$ \frac {G_{2}}{1+G_{1}+G_{1}G_{2}}$
3:$ \frac {G_{1}}{1+G_{2}+G_{1}G_{2}}$
4:$ \frac {G_{2}}{1+G_{2}+G_{1}G_{2}}$
5:$\frac {G_{1}G_{2}}{1+G_{1}+G,G_{2}}$

国試第29回午後：第62問

図のブロック線図の伝達関数（Y/X）はどれか。

29PM62-0
1:$\frac {G_{1}}{1+G_{1}G_{2}}$
2:$\frac {G_{2}}{1+G_{1}G_{2}}$
3:$\frac {G_{2}}{1-G_{1}G_{2}}$
4:$\frac {2G_{1}}{1+2G_{1}G_{2}}$
5:$\frac {2G_{1}}{1-2G_{1}G_{2}}$

国試第15回午後：第35問

図において、機器の故障がすべて独立に発生する場合、システム全体のおおよその信頼度はどれか。ただし、図中の数値は機器の信頼度である。

15PM35-0
1:0.94
2:0.86
3:0.63
4:0.53
5:0.3

国試第15回午後：第34問

図のシステムの伝達関数（Y／X）はどれか。

15PM34-0
1:$\frac{B}{1+A}$
2:$\frac{A}{1+B}$
3:$\frac{A}{1+AB}$
4:$\frac{B}{1+AB}$
5:$\frac{A}{1-AB}$

国試第15回午後：第33問

あるシステムにステップ入力を加えたとき、図のような出力を生じた。このシステムについて正しいのはどれか。

15PM33-0
a:一次系で近似できる。
b:線形系で近似できる。
c:受動的な電気系ならば抵抗が含まれている。
d:むだ時間が含まれている。
e:不安定である。
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

国試第15回午後：第23問

行列式$\left|\begin{matrix}4&2\\1&3\\\end{matrix}\right|$の値はどれか。

1:-2
2:5
3:10
4:11
5:14

国試第4回午前：第67問

生体機構のモデル表現について誤っているのはどれか。

1:細胞の電気的モデルでは、細胞膜は静電容量で、細胞内外液はインダクタンスと抵抗との並列結合で表されている。
2:生体の電気現象において筋や神経細胞の活動電位は電源によって表される。
3:生体組織の機械的特性は弾性要素と粘性要素との組合せで表される。
4:循環系の機械的モデルでは、大動脈は主に弾性素子で、全末梢血管抵抗は抵抗素子で表される。
5:生体の熱現象のモデルは産熱、熱輸送、体表からの熱放散の各機構で表される。

国試第28回午後：第62問

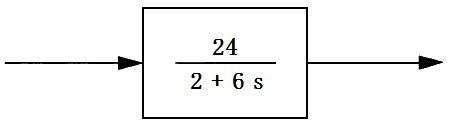

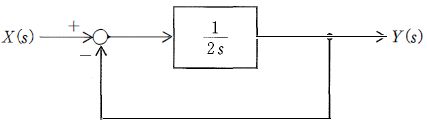

ブロック線図に示すシステムの時定数［秒］はどれか。ただし、sはラプラス変換後の変数を表す。

28PM62-0
1:0. 25
2:0.5
3:1
4:2
5:4

国試第14回午後：第34問

図のような電気系と機械系で電圧と力とを対応させたとき、その他の量の対応関係で誤っている組合せはどれか。

14PM34-0
1:電流 ―――――――― 速度
2:電荷 ―――――――― 変位
3:抵抗 ―――――――― 加速度
4:インダクタンス ―――-- 質量
5:キャパシタンス ―――-- バネ定数の逆数

国試第14回午後：第33問

ブロック線図のシステムの伝達関数(Y/X)はどれか。

14PM33-0
1:$\frac{AB}{1+A}$
2:$\frac{A}{1+AB}$
3:$\frac{AB}{1+AB}$
4:$\frac{A}{1+A+AB}$
5:$\frac{AB}{1+A+AB}$

国試第27回午後：第63問

図のブロック線図の伝達関数(Y/X)はどれが。ただし、sはラプラス変換後の変数を表す。

27PM63-0
1:$\frac {sCR}{1+sCR}$
2:$\frac {1}{1+sCR}$
3:$\frac {R}{R+sC}$
4:$\frac {sCR}{1-sCR}$
5:$\frac {1}{1-sCR}$

国試第38回午後：第62問

ネガティブフィードバック制御について正しいのはどれか。

a:開ループ制御系である。
b:出力の計測が不要である。
c:目標値が変化しても制御できる。
d:目標値と制御量の差を用いて制御する。
e:フィードフォワード制御よりも外乱の影響に弱い。
1. a b　2. a e　3. b c　4. c d　5. d e

国試第27回午前：第62問

システムの動特性を示すのはどれか。

a:シーケンス制御
b:同期加算
c:分散分析
d:インパルス応答
e:周波数応答
1. a b　2. a e　3. b c　4. c d　5. d e

国試第38回午前：第63問

$e^{-at}$をラプラス変換したものはどれか。ただし、sはラプラス変数である。

1:$s + a$
2:$as$
3:$\frac{s}{a}$
4:$\frac{a}{s + 1}$
5:$\frac{1}{s + a}$
