第36回国試午前54問の類似問題

国試第3回午後:第23問

図の近似的な微分回路における入力電圧viの波形と、出力電圧voの波形の組合せとして誤っているのはどれか。

3PM23-0

国試第17回午後:第18問

図の回路の出力Voはどれか。ただし、Aは理想演算増幅器とする。

17PM18-0

1: -1V

2: -2V

3: -3V

4: -4V

5: -5V

国試第26回午前:第53問

図に示すような波形の入力電圧viが加えられたとき、出力電圧voの波形を出力する回路はどれか。ただし、ダイオードは理想ダイオードとする。

26AM53-0

国試第23回午後:第51問

図1の電圧Viを入力したときに、図2の電圧VOを出力する回路はどれか。ただし、ダイオードは理想ダイオードとする。

23PM51-0 23PM51-1

国試第19回午後:第18問

図の回路において出力Voの値はどれか。なお、Aは理想演算増幅器とする。(電子工学)

19PM18-0

1: 0.5V

2: 1.0V

3: 1.5V

4: 2.0V

5: 3.0V

国試第32回午前:第53問

図1の電圧Viを入力したとき、図2の電圧VOを出力する回路はどれか。ただし、ダイオードは理想ダイオードとする。

32AM53-0

国試第22回午前:第55問

図の回路で入力Viと出力Voの関係を表す式はどれか。ただし、Aは理想演算増幅器とする。

22AM55-0

1: $ V_{0}=-\frac {1}{CR}\int V_{i}dt$

2: $ V_{0}=-CR\int V_{i}dt$

3: $ V_{0}=-\frac {R}{C}\int V_{i}dt$

4: $ V_{0}=-\frac {1}{CR}\frac {dV_{i}}{dt}$

5: $ V_{0}=-CR\frac {dV_{i}}{dt}$

ME2第37回午前:第32問

図の回路の出力電圧Vo[V]はいくらか。

img12875-32-0

1: -4

2: -1

3: 1

4: 2

5: 4

国試第16回午後:第19問

図の回路にViを入力した。出力波形V0の概形はどれか。ただし、Aは理想演算増幅器とする。

16PM19-0 16PM19-1 16PM19-2 16PM19-3

国試第32回午後:第55問

図の回路のVi[V]はどれか。ただし、Aは理想演算増幅器とする。

32PM55-0

1: -2

2: -1

3: 0

4: 1

5: 2

ME2第37回午前:第34問

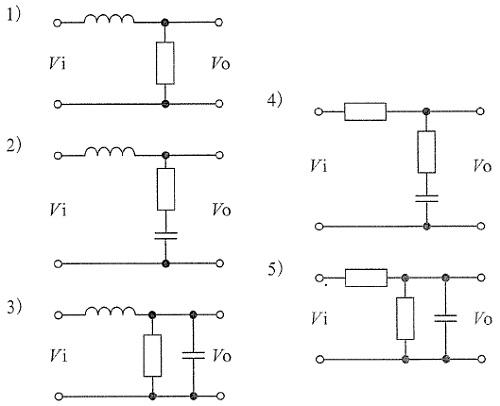

入力信号Viの周波数が無限大になっても出力信号Voが0にならない回路はどれか。

img12875-34-0

国試第18回午後:第17問

図の回路において二つの入力V1、V2とVoの関係を表す式はどれか。ただし、Aは理想演算増幅器とする。(電子工学)

18PM17-0

1: $V_{0}=\frac {R_{1}+R_{2}}{R_{1}}\left( V_{2}-V_{1}\right) $

2: $V_{0}=\frac {R_{1}+R_{2}}{R_{2}}\left( V_{2}-V_{1}\right) $

3: $V_{0}=\frac {R_{1}+R_{2}}{R_{2}-R_{1}}\left( V_{2}-V_{1}\right) $

4: $V_{0}=\frac {R_{1}}{R_{2}}\left( V_{2}-V_{1}\right) $

5: $V_{0}=\frac {R_{2}}{R_{1}}\left( V_{2}-V_{1}\right) $

国試第34回午後:第53問

図の回路において V i に 3 V を入力したときの V o[V]はどれか。

34-PM-53

1: 1

2: 3

3: 5

4: 7

5: 9

国試第16回午後:第17問

図の回路において出力電圧Voはどれか。ただし、入力電圧V1=20mV、V2=10mV、Aは理想演算増幅器とする。

16PM17-0

1: 100V

2: 10V

3: 1V

4: 0V

5: -1V

国試第29回午後:第54問

図の回路でVo/ Vi はどれか。ただし、Aは理想演算増幅器とする。

29PM54-0

1: $\frac {R_{2}R_{4}}{R_{1}R_{3}}$

2: $-\frac {R_{2}R_{4}}{R_{1}R_{3}}$

3: $\frac {R_{1}R_{3}}{R_{2}R_{4}}$

4: $-\frac {R_{1}R_{3}}{R_{2}R_{4}}$

5: $\frac {R_{1}R_{3}}{R_{1}R_{4}}$

国試第8回午後:第18問

演算増幅器を用いた微分回路として正しいのはどれか。

8PM18-0

国試第28回午後:第53問

図の回路において出力電圧 Vo [V] はどれか。ただし、入力電圧 V1 = 20 mV、V2 = 10 mV、Aは理想演算増幅器とする。

28PM53-0

1: -10

2: -1

3: 1

4: 10

5: 100

国試第22回午前:第54問

図の回路の出力電圧Voが比例するのはどれか。ただしAは理想演算増幅器とする。

22AM54-0

1: v2+v1

2: v2-v1

3: v2・v1

4: $\frac {V_{2}}{V_{1}}$

5: $\sqrt {V_{2}\cdot V_{1}}$

国試第25回午後:第53問

図の回路の出力電圧 V [V]はどれか。ただし、ダイオードは理想ダイオードとする。

25PM53-0

1: 1

2: 2

3: 3

4: 5

5: 6

国試第31回午後:第53問

図の回路の入力電圧Viと出力電圧V。の関係式(V。/Vi)はどれか。ただし、Aは理想演算増幅器とする。

31PM53-0

1: $ -\left( 1+\frac {R_{2}}{R_{1}}\right) \cdot \frac {R_{4}}{R_{3}}$

2: $ \left( 1+\frac {R_{2}}{R_{1}}\right) \cdot \frac {R_{4}}{R_{3}}$

3: $ -\left( 1+\frac {R_{2}}{R_{1}}\right) \cdot \left( 1+\frac {R_{4}}{R_{3}}\right) $

4: $ \frac {R_{2}}{R_{1}}\cdot \frac {R_{4}}{R_{3}}$

5: $ -\frac {R_{2}}{R_{1}}\cdot \left( 1+\frac {R_{4}}{R_{3}}\right) $
