第35回国試午後48問の類似問題

国試第26回午前:第46問

巻数20回のコイルを貫く磁束数が3秒間に0.5 Wbから2.0Wbまで一定の割合で変化した。コイルに発生する電圧[V]はどれか。

1: 8.3

2: 10

3: 40

4: 75

5: 90

国試第19回午後:第2問

巻数が10回のコイルを貫く磁束が、0.5秒間に0.1Wbから、0.5Wbまで一様な割合で変化した。この間に発生する起電力はどれか。(電気工学)

1: -0.8 V

2: -1.0 V

3: -2.0 V

4: -8.0 V

5: -10.0 V

国試第17回午後:第5問

1回巻きコイルを貫く磁束が0.05秒間に0.1Wbから0.25Wbまで一定の割合で増加した。この間に発生する起電力の大きさ(絶対値)はどれか。

1: 1.0V

2: 1.5V

3: 2.0V

4: 2.5V

5: 3.0V

国試第27回午前:第47問

巻数20のコイルに鎖交する磁束が、0.2sの間に等しい割合で1Wbから2Wbに変化するとき、コイルに誘起される起電力[V]はどれか。

1: 5

2: 1

3: 20

4: 50

5: 100

国試第32回午前:第48問

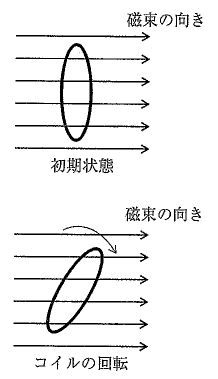

初期状態では巻数10回の円形コイルに0.2Wbの磁束が直交している。コイル面を時計回りに1秒間あたり5rad(ラジアン)回転させるとき、コイルに発生する起電力の振幅[V]はどれか。

32AM48-0

1: 0.4

2: 1

3: 2

4: 10

5: 25

国試第20回午後:第4問

1回巻コイルに2Aの電流を流したとき、0.08Wbの磁束が生じた。このコイルを50回巻にしたときの自己インダクタンスはどれか。(電気工学)

1: 0.2H

2: 0.5H

3: 0.8H

4: 2H

5: 8H

国試第15回午後:第3問

面積0.01m2の一回巻きコイルの面を垂直に貫いている磁束密度がsin100t[T](tの単位は秒)で変化している。コイルに発生する電圧の最大値はどれか。

1: $1.00×10-2V$

2: $6.28×10-2V$

3: $1.59×10-1V$

4: $1.00V$

5: $6.28V$

国試第21回午後:第3問

一回巻きコイル内の磁束がsinωt[Wb]で表されるとき、コイルに生じる起電力の大きさはどれか。

1: cosωt [V]

2: ωcosωt [V]

3: (1/ω)・cosωt [V]

4: ωsinωt [V]

5: (1/ω)・sinωt [V]

国試第35回午前:第49問

鉄心に1次コイルと2次コイルが巻かれている。1次コイルと2次コイルの巻き数の比は1:2である。1次コイルに周波数50Hz電圧10Vの交流電圧をかけるとき、2次コイルに生じる周波数と交流電圧で正しいのはどれか。

25049

1: 周波数50Hz、電圧5V

2: 周波数50Hz、電圧10V

3: 周波数50Hz、電圧20V

4: 周波数100Hz、電圧10V

5: 周波数100Hz、電圧20V

国試第29回午後:第48問

2つのコイル間の相互インダクタンスが0.5Hのとき、一方のコイルの電流が1msの間に10mAから12mAに変化すると、他方のコイルに生じる誘導起電力の大きさ[mV]はどれか。

1: 50

2: 100

3: 250

4: 500

5: 1000

国試第1回午後:第18問

1次コイルの巻数100回、2次コイルの巻数500回の変圧器について正しいのはどれか。

a: 2次側に実効値1.0Aの交流電流が流れているとき、1次側には実効値5.0Aの交流電流が流れている。

b: 1次側に100Vの直流電圧をかけると、2次側には500Vの直流電圧が発生する。

c: 2次側で500Wの電力を取り出しているとき、1次側には100Wの電力が入力されている。

d: 定格を超えた用い方をすると、巻線で異常な熱が発生することがある。

e: 定格を超えた用い方をすると、鉄心中で異常な熱が発生することがある。

1. a b c 2. a b e 3. a d e 4. b c d 5. c d e

国試第33回午後:第46問

直径 10 cm、巻数 100 回の円形コイルに 20 mA の電流が流れた時、コイ ルの中心にできる磁界の大きさ[A/m]はどれか。 ただし、巻き線の太さは無視する。

1: 1

2: 10

3: 20

4: 100

5: 200

国試第3回午後:第18問

一次コイルの巻数200回、二次コイルの巻数100回の変圧器について正しいのはどれか。

a: 一次側に実効値1.0Aの交流電流が流れているとき、二次側には実効値2.0Aの交流電流が流れている。

b: 一次側に100Vの交流電圧をかけると二次側には200Vの交流電圧が発生する。

c: 二次側で100Wの電力を取り出しているとき、一次側には200Wの電圧が入力されている。

d: 二次側に交流電源を接続して一次側に電熱器を接続しても電熱器に熱は発生しない。

e: どのような用い方をしても電力の増幅はできない。

1. a b 2. a e 3. b c 4. c d 5. d e

国試第2回午後:第17問

一次コイルの巻数200回、二次コイルの巻数100回の変圧器について正しいのはどれか。

1: 二次側に実効値1.0Aの交流電流が流れているとき、一次側には実効値2.0Aの交流電流が流れている。

2: 一次側に100Vの交流電圧をかけると、二次側には25Vの交流電圧が発生する。

3: 二次側で100Wの電力が取り出されているとき、一次側には200Wの電力が入力されている。

4: 二次側から電力を入力すると、一次側で増幅された電力を取り出せる。

5: どのような用い方をしても電力の増幅はできない。

国試第8回午後:第9問

一次コイルの巻数200回、二次コイルの巻数100回の無損失変圧器について正しいのはどれか。

1: 二次側に実効値1.0Aの交流電流が流れているとき、一次側には実効値2.0Aの交流電流が流れている。

2: 一次側に100Vの交流電圧をかけると、二次側には25Vの交流電圧が発生する。

3: 二次側で100Wの電力が取り出されているとき、一次側には200Wの電力が入力されている。

4: 二次側から電力を入カすると、一次側で増幅された電力を取り出せる。

5: どのような用い方をしても電力の増幅はできない。

国試第8回午後:第8問

20Ωの抵抗に周波数50Hz、実効値100Vの正弦波交流電圧をかけたとき、正しいのはどれか。

a: 毎秒、約0.71kJの電気ェネルギーが熱に変わる。

b: 電圧の最大値は約71Vである。

c: 電流の実効値は約7.1Aである。

d: 500Wの電力が消費される。

e: 電流の最大値は約7.1Aである。

1. a b 2. a e 3. b c 4. c d 5. d e

国試第1回午後:第17問

20Ωの抵抗に周波数50Hz、実効値100Vの正弦波交流電圧をかけたとき、正しいのはどれか。

a: 毎秒、約0.7kJの電気エネルギーが熱に変わる。

b: 電圧の最大値は約71Vである。

c: 電流の実効値は約7.1Aである。

d: 500Wの電力が消費される。

e: 電流の最大値は約7.1Aである。

1. a b 2. a e 3. b c 4. c d 5. d e

国試第28回午後:第49問

変圧器の 200回巻き の1次側コイルに 100V の正弦波交流電圧を加えた。この変圧器の2次側コイルから 50V の電圧を取り出したい場合、2次側コイルの巻数 [回] はどれか。ただし、変圧器は理想変圧器とする。

1: 50

2: 100

3: 200

4: 500

5: 800

国試第16回午後:第3問

図に示すインダクタ(コイル)に電流Iをながすとき正しいのはどれか。

16PM3-0

1: 磁心中の磁束の時間的変化率に比例した逆起電力が発生する。

2: 電流Iに逆比例した逆起電力が発生する。

3: 電流Iを2倍にすると磁心中の磁束は4倍になる。

4: 巻数Nを2倍にするとインダクタンスは2倍になる。

5: 磁心の透磁率が大きいほどインダクタンスは小さい。

国試第35回午後:第47問

糸に円形磁石を取り付けて振り子を作り、その振り子の支点の真下に円形コイルを水平に置いた。磁石の上面はN極、下面はS極であり、磁石の直径はコイルの直径と同程度とする。振り子2往復分のコイルの端子電圧波形はどれか。

35147
