図は標準紙送り速度での心電図波形である。測定感度は標準感度の何倍か。
1: $1/4$
2: $1/2$
3: 1
4: 2
5: 4
心電計の点検について正しいのはどれか。
1: 記録器の紙送り速度を30mm/sで確認した。
2: 感度を5倍にして校正波形の振幅を確認した。
3: 低域遮断周波数が0.05Hz以下であることを確認した。
4: 高域遮断周波数が40Hzであることを確認した。
5: 標準感度が20mm/1mVであることを確認した。
心電計について正しい組合せはどれか。
a: 最小感度 2μV以下
b: 時定数 3.2s以上
c: 標準感度 1mV/10mm
d: 周波数特注 0.5~200Hz
e: 標準紙送り速さ 2.5mm/s
1. a b 2. a e 3. b c 4. c d 5. d e
心電図で心拍数60回/分の心電図を記録した。紙送りを標準の速さに設定すると記録紙500mm当たりに記録されるQRS波は何拍か。
1: 10
2: 20
3: 40
4: 50
5: 100
整脈の心電図記録で隣接するR波の間隔が20mmのとき心拍数［回/分］はいくらか。ただし、心電図は標準紙送り速度で記録した。
1: 48
2: 60
3: 72
4: 75
5: 80
標準紙送り速さで記録した心電図のR-R間隔が20mmであった。心拍数[回/分]はどれか。
1: 40
2: 48
3: 65
5: 90
心電計について正しいのはどれか。
a: 高域遮断周波数は基線動揺を防ぐために20Hz以下にする。
b: 無線テレメータ心電計では一般にFM方式が用いられる。
c: 記録器の標準紙送り速度は2.5cm/sである。
d: 一般に熱書き方式が用いられる。
e: 携帯用の長時間テープ心電図記録装置はベクトル心電計という。
1. a b c 2. a b e 3. a d e 4. b c d 5. c d e
心電計の電気的特性で誤っているのはどれか。
1: JIS規格で規定されている。
2: 標準感度では1mV(P-P)入力に対して記録計が10mm振れる。
3: 10Hzで50μV(P-P)入力を判読できる。
4: 総合周波数特性は10Hzにおける10mm振幅を基準(100%)としている。
5: 75Hzでは基準の50%以下の振幅である。
図は心電計の校正波形を示している。AとBはそれぞれ標準感度の何倍か。
1: （A）1/2 -- （B）1
2: （A）1 -- （B）2
3: （A）2 -- （B）4
4: （A）1 -- （B）1/2
5: （A）2 -- （B）1
a: 臓の活動に伴う電気現象を計測する装置である。
b: 差動増幅器が使われている。
c: 標準記録条件は紙送り速度25mm/s、感度10mm/mVである。
d: ホルタ心電計は心起電力をベクトルとして記録する。
e: His束心電計はBF型である。
脳波計について正しいのはどれか。
a: 増幅器のCMRR(同相除去比)は60dB以上である。
b: CR結合の標準時定数は0.01秒である。
c: 記録紙上では標準感度は50mV/mmである。
d: 入カインビーダンスは5MΩ以上である。
e: 電極接触インピーダンスは50kΩ以下が望ましい。
心電計について正しいのはどれか。（生体計測装置学）
1: 入力電圧は数μV~300μVである。
2: 周波数帯或はDC~Hz である。
3: 標準感度は10mm/mVである。
4: 標準の導出法として国際10/20法が用いられる。
5: 増幅器はCMRRの低いものが用いられる。
図は電気生理学的検査で得られた心電図記録である。刺激レート［回/分］はおよそいくらか。ただし、記録速度は25mm/sである。
1: 30
3: 90
4: 120
5: 150

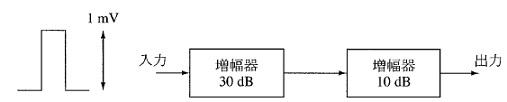

図のような電圧増幅器を内蔵する医療機器に1mVを入力したときの出力の振幅［V］はどれか。
1: 0.02
2: 0.04
3: 0.1
4: 0.3
5: 10
正しいのはどれか。
a: His束心電図は標準四肢誘導で計測できる。
b: 心電計のアース線はできるだけ細いものがよい。
c: 心電図のR波の波高は通常100μV以下である。
d: 心電図を長時間記録するにはホルタ心電計が適している。
e: 心電図の波形の1周期は心臓の1回の拍動に対応している。
心電計の校正電圧を記録したところ、図のような波形が得られた。異常と思われるのはどれか。
1: 同相除去比
2: 増幅感度
3: 時定数
4: 入力インピーダンス
5: 出力インピーダンス
心電計の同相除去比（CMRR）が60dBのとき交流誘導雑音により20mVの電圧が患者に発生した。この電圧による記録器の振れはいくらか。ただし、心電計の感度を10mm/mVとする。
1: 200mm
2: 20mm
3: 2mm
4: 0.2mm
5: 0.02mm

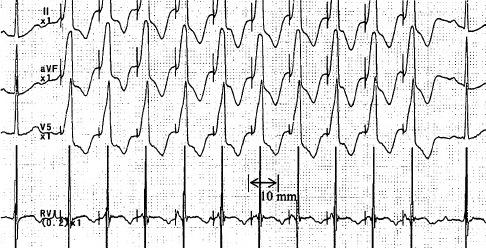

図は電気生理学的検査で心臓をペーシングして得られた心電図記録である。この刺激レート［回/分]はおよそいくらか。ただし、記録速度は100mm/sである。
1: 120
2: 170
3: 220
4: 270
5: 320
脳波測定器について誤っているのはどれか。
a: 周波数帯域は0.5~70Hzの範囲である。
b: 標準記録紙送り速度は30cm/sである。
c: 電極には分極電極が用いられる。
d: 増幅器には100dB以上の増幅度が必要である。
e: ペン書き記録方式がよく用いられる。
