第4回国試午後12問の類似問題

極板面積1m2、極板間距離1mmの平行平板コンデンサAと極板面積2m2、極板間距離2mmの平行平板コンデンサBとがある。正しいのはどれか。

1: A、Bを同じ電圧に充電したとき、Bに蓄えられている電荷はAに蓄えられている電荷の4倍である。

2: A、Bが等量の電荷を蓄えているとき、Bの電圧はAの電圧の4倍である。

3: ある交流電圧をAにかけたときに流れる電流は、同じ交流電圧をBにかけたときに流れる電流に等しい。

4: ある交流電流をAに流したときに極板間に生じる電圧は、同じ交流電流をBに流したときに生じる電圧の2倍である。

5: Aの極板間に絶縁紙をはさむとAの静電容量はBの静電容量より小さくなる。

極板面積1m2、極板間距離1mmの平行平板コンデンサAと極板面積2m2、極板間距離2mmの平行平板コンデンサBとがある。正しいのはどれか。

1: A、Bを同じ電圧に充電したとき、Bに蓄えられている電荷はAに蓄えられている電荷の4倍である。

2: A、Bが等量の電荷を蓄えているとき、Bの電圧はAの電圧の4倍である。

3: ある交流電圧をAにかけたときに流れる電流は、同じ交流電圧をBにかけたときの流れる電流に等しい。

4: ある交流電流をAに流したときに極板間に生じる電圧は、同じ交流電流をBに流したときに生じる電圧の2倍である。

5: Aの極板間に絶縁紙をはさむとAの静電容量はBの静電容量より小さくなる。

平行平板コンデンサについて正しいのはどれか。

1: 極板面積を2倍にすると容量は1/2倍になる。

2: 極板間距離を2倍にすると容量は1/2倍になる。

3: 極板間にはさむ誘電体の誘電率を2倍にすると容量は1/2倍になる。

4: 同じ容量のコンデンサを2個並列に接続すると合成容量は1/2倍になる。

5: 加える交流電圧の周波数を2倍にすると容量は1/2倍になる。

平行平板コンデンサについて正しいのはどれか。

a: 極板面積を2倍にすると容量が2倍になる。

b: 極板間距離を2倍にすると容量が2倍になる。

c: 極板間に絶縁紙をはさむと容量が減少する。

d: 正弦波交流電圧をかけると、流れる電流の位相は電圧に対して90°遅れる。

e: 正弦波交流電圧をかけて、周波数を2倍にすると流れる電流は2倍になる。

1. a b　2. a e　3. b c　4. c d　5. d e

平行平板コンデンサについて正しいのはどれか。

a: 極板面積を2倍にすると容量が2倍になる。

b: 極板間距離を2倍にすると容量が2倍になる。

c: 極板間に絶縁紙をはさむと容量が減少する。

d: 正弦波交流電圧をかけると、流れる電流の位相は電圧に対して90°遅れる。

e: 正弦波交流電圧をかけて、周波数を2倍にすると流れる電流は2倍になる。

1. a b　2. a e　3. b c　4. c d　5. d e

平行平板コンデンサについて正しいのはどれか。

1: 極板面積を2倍にすると容量が4倍になる。

2: 極板間距離を2倍にすると容量が4倍になる。

3: 極板間に絶縁物を満たすと真空のときに比べて容量が減る。

4: 正弦波交流電圧をかけると、流れる電流の位相は電圧に対して90°進む。

5: 正弦波交流電圧をかけて、周波数を2倍にすると流れる電流は4倍になる。

1μFの平行平板コンデンサについて正しいのはどれか。

1: 極板面積を2倍にすると容量が4μFになる。

2: 極板間距離を2倍にすると容量が2μFになる。

3: 100V、50Hzの交流電源に接続すると約3.1mAの電流が流れる。

4: 正弦波交流電圧をかけると、流れる電流の位相は電圧に対して90°進む。

5: 正弦波交流電圧をかけて、周波数を2倍にすると流れる電流は4倍になる。

図のように誘電体を挟んだ平行平板導体に電圧を加えた。正しいのはどれか。

a: 平行導体板間の静電容量は100μFである。

b: 誘電体中に分極が生じる。

c: 誘電体を取り除くと静電容量は1/5になる。

d: 誘電体中の電界の強さは1000V/mである。

e: 誘電体を取り除いたときの電界の強さは500V/mである。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

2枚の平行平板電極からなるコンデンサがある。電極面積はSであり電極間は空気で満たされている。この電極を水平に支えるため、図のように中央部に誘電体円柱を挿入した。誘電体水平断面の面積はS/2、比誘電率は5である。挿入前の静電容量と挿入後の静電容量との比で最も近いのはどれか。(電気工学)

1: 1:1

2: 1:2

3: 1:3

4: 1:4

5: 1:5

平行平板コンデンサの極板面積を3倍、極板間距離を1/3にしたとき、コンデンサの静電容量は何倍になるか。

1: $1/9$

2: $1/3$

3: 1

4: 3

5: 9

平行平板コンデンサについて正しいのはどれか。

a: 一定の大きさの正弦波電流を流して、周波数を2倍にすると極板間電位差は2倍になる。

b: 正弦波交流電圧をかけると、流れる電流の位相は電圧に対して90°進む。

c: 極板間距離を2倍にすると容量が1/2になる。

d: 極板面積を2倍にすると容量が1/2になる。

e: 極板間に絶縁物をはさむと容量が減少する。

1. a b　2. a e　3. b c　4. c d　5. d e

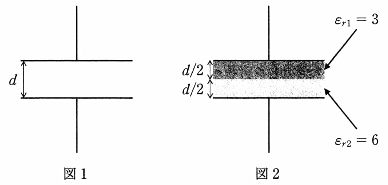

図1の極板間距離dの平行平板空気コンデンサの極板間を、比誘電率(εr　) 3及び6の材料で図2のように充填すると、静電容量は何倍になるか。

1: 3

2: 4

3: 4.5

4: 5

5: 6

十分に広い面積の2枚の金属電極が平行に向かい合っている。この金属電極間に一定の電圧を加えたまま電極間を比誘電率1000の誘電体で溝たすと、電極間が真空の場合に比べて蓄えられるエネルギーは何倍になるか。

1: 500

2: 1000

3: 2000

4: 5000

5: 1000000

コンデンサについて正しいのはどれか。

1: 蓄えられている電荷を2倍にすると電圧は1/2になる。

2: 1Fのコンデンサの電圧が2Vであるとき両極板には±0.5Cの電荷が蓄えられている。

3: 1Fのコンデンサの両極板に±2Cの電荷が蓄えられているとき電圧は0.5Vである。

4: 正弦波交流電流を流しているとき電流を2倍にすると電圧は1/2になる。

5: 正弦波交流電流を流しているとき周波数を2倍にすると電圧は1/2になる。

それぞれ1Aの平行電流が真空中に存在する。1m離れているときの電流間に働く力は、2m離れているときの力の何倍か。

1: 0.25

2: 0.5

3: 1

4: 2

5: 4

電荷Q を蓄えた平行平板空気コンデンサの極板間に比誘電率5 の材料を挿入すると、極板間の電界強度は何倍になるか。

1: 0.2

2: 0.5

3: 1

4: 2

5: 5

電気メスについて正しいのはどれか。

a: 対極板の接触面積は10cm前後である。

b: ゲルパッド型は静電結合である。

c: 導電結合型対極板は、静電結合型よりも接触インピーダンスが高い。

d: 高周波漏れ電流の測定には200Ωの無誘導抵抗を使用する。

e: アクティブ電極と生体接触部のインピーダンスは400Ω前後である。

1. a b　2. a e　3. b c　4. c d　5. d e

正しいのはどれか。

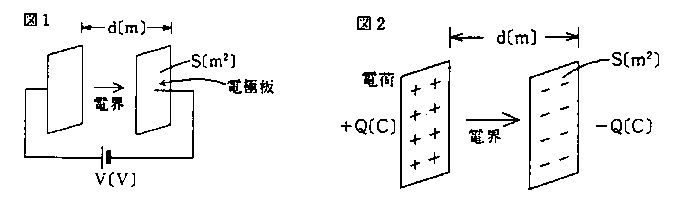

a: 図1に示す電極板間の電界の強さは$\frac{V}{S}$である。

b: 図2に示す電極板間の電界の強さは$\frac{Qd}{S}$である。

c: 図1に示す電極板間に比誘電率εrの誘電体を狭むと電界の強さは$\frac{1}{\varepsilon_r}$となる。

d: 図2に示す電極板間に比誘電率εrの誘電体を狭むと電界の強さは$\frac{1}{\varepsilon_r}$となる。

e: 図1の電極板の間隔を$\frac{d}{2}$にすると電界の強さは2倍になる。

1. a b　2. a e　3. b c　4. c d　5. d e

電気メスの対極板について誤っているのはどれか。

1: 小児用電極板を使う場合は電気メスの出力を成人用より低めに設定する。

2: 容量結合形は導電接触形に比べ接触面積の低下による熱傷の危険性が少ない。

3: 容量結合形は同じ面積の導電接触形より接触抵抗が小さい。

4: 対極板接触不良モニタにはスプリット形（ダブル形）を使う。

5: 対極板断線モニタ用の対極板コードは2本が対になっている。

2枚の同じ面積の金属平板A、Bを間隔dだけ離して平行に並べた。金属平板Aに電荷+Qを、金属平板Bに電荷-Qを与えた。その後、金属平板Bだけ動かし、最初の位置から10d離した。金属平板Aと金属平板B’の電位差は、金属平板Bを動かす前の何倍か。

1: 1．0倍

2: 5．0倍

3: 5．5倍

4: 10倍

5: 11倍
