第8回国試午後25問の類似問題

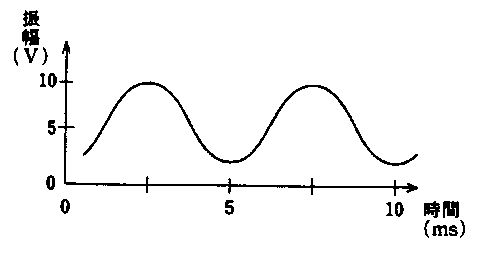

図の正弦波交流電圧波形について正しいのはどれか。

a: 周波数は 50 Hz である。

b: 角周波数は 50π rad/s である。

c: 周期は 10 ms である。

d: 電圧の平均値は 110 V である。

e: 電圧の実効値は 100 V である。

1. a b　2. a e　3. b c　4. c d　5. d e

図の正弦波電圧波形について正しいのはどれか。

1: 周期は10msである。

2: 周波数は50Hzである。

3: 電圧の実例直は100Vである。

4: 電圧の平均値は100Vである。

5: 角周波数は100rad/sである。

サンプリング（標本化）周波数が50kHzのA/D変換器がある。これを用いてA/D変換できる信号周波数帯域として正しいのはどれか。

1: 25kHz以下

2: 50kHz以下

3: 50kHz以上

4: 100kHz以下

5: 100kHz以上

正弦波100Hzと500Hzとを加算した信号をAD変換するとき、必要な最低のサンプリング周波数に最も近いのはどれか。

1: 50Hz

2: 200Hz

3: 250Hz

4: 500Hz

5: 1000Hz

信号処理について正しいのはどれか。

a: 50Hzの雑音を除去するには遮断周波数25Hzの高域(通過)フィルタを用いる。

b: 角周波数ωと周波数fとの間の関係はf=2πωで表される。

c: 不規則雑音に埋もれた信号を1000回加算平均すると雑音成分はもとの1/√1000になる。

d: 時系列信号の周波数成分を知るにはフーリエ変換が有効である。

e: 時系列信号のAD変換では標本化の前に量子化を行う。

1. a b　2. a e　3. b c　4. c d　5. d e

最高周波数成分が50Hzである生体信号をA/D変換するのに理論上必要となる最長サンプリング周期〔秒〕はどれか。

1: 0.01

2: 0.04

3: 0.1

4: 25

5: 100

図の信号をサンプリングし、ディジタル処理をするとき、　　サンプリング周波数の下限はいくらか。

1: 20Hz

2: 40Hz

3: 100Hz

4: 200Hz

5: 400Hz

50Hz、1Aの正弦波交流電流について正しいのはどれか。

a: 1Ωの抵抗に流すと1Vの電圧を発生する。

b: 1Fのコンデンサに流すと1Wの電力が消費される。

c: 1Hのコイルに流すと1Vの電圧が発生する。

d: 2Fのコンデンサに流すと電圧波形は25Hzの正弦波となる。

e: 2Hのコイルに流すと電圧波形は50Hzの正弦波となる。

1. a b　2. a e　3. b c　4. c d　5. d e

図は50Hz正弦波交流の全波整流波形である。実効値は何Vか。

1: 140

2: 100

3: 71

4: 50

5: 32

正しいサンプリング可能な組合せはどれか。信号周波数帯域（Hz）- サンプリング周期〔ms〕

a: 0 ~0.2 ----------------- 3000

b: 4 ~10 ---------------- 125

c: 0.5~20 ---------------- 20

d: 10 ~100 ---------------- 2.5

e: 100~1000 --------------- 1

1. a b　2. a e　3. b c　4. c d　5. d e

信号処理について正しいのはどれか。

a: 含まれる最高周波数が100Hzである時系列信号をA/D変換するには100Hzのサンプリング周波数を用いる。

b: 角周波数ωと周波数fとの間の関係はf=2πωで表される。

c: 不規則雑音に埋もれた信号を1000回加算平均すると雑音成分はもとのになる。

d: 時系列信号の周波数成分を知るにはフーリエ変換が有効である。

e: 時系列信号のA/D変換では標本化の前に量子化を行う。

1. a b　2. a e　3. b c　4. c d　5. d e

サンプリング周波数が10kHzのA‐D変換器を用いて正しくA‐D変換可能な信号はどれか。

1: 20kHz未満の周波数成分だけを含む信号

2: 10kHz未満の周波数成分だけを含む信号

3: 5kHz未満の周波数成分だけを含む信号

4: 5kHz以上の周波数成分だけを含む信号

5: 10kHz以上の周波数成分だけを含む信号

サンプリングが正しく行われる組合せはどれか。信号周波数帯域（Hz）　--　ｻﾝﾌﾟﾘﾝｸﾞ周期（ms）

a: 0~0.2―――――――――3000

b: 4~10――――――――――125

c: 0.5~20――――――――― 20

d: 10~100――――――――― 2.5

e: 100~1000―――――――― 1

1. a b　2. a e　3. b c　4. c d　5. d e

2Hz～2KHｚの周波数成分を含む生体信号を処理できるシステムのサンプリング周波数の下限として正しいのはどれか。

1: 1 Hz

2: 2 Hz

3: 2kHz

4: 4kHz

5: 8kHz

10～70Hzの周波数成分から構成されるアナログ信号をAD変換する。サンプリング周波数[Hz]の下限はどれか。

1: 10

2: 20

3: 40

4: 70

5: 140

20Ωの抵抗に周波数50Hz、実効値100Vの正弦波交流電圧をかけたとき、正しいのはどれか。

a: 毎秒、約0.71kJの電気ェネルギーが熱に変わる。

b: 電圧の最大値は約71Vである。

c: 電流の実効値は約7.1Aである。

d: 500Wの電力が消費される。

e: 電流の最大値は約7.1Aである。

1. a b　2. a e　3. b c　4. c d　5. d e

20Ωの抵抗に周波数50Hz、実効値100Vの正弦波交流電圧をかけたとき、正しいのはどれか。

a: 毎秒、約0.7kJの電気エネルギーが熱に変わる。

b: 電圧の最大値は約71Vである。

c: 電流の実効値は約7.1Aである。

d: 500Wの電力が消費される。

e: 電流の最大値は約7.1Aである。

1. a b　2. a e　3. b c　4. c d　5. d e

一定の周期で同じ波形を繰り返す信号に不規則雑音が重畳している。周期に同期して100回の加算平均を行った。正しいのはどれか。

1: 信号のみが$1/10$に減少する。

2: 雑音のみが$1/10$に減少する。

3: 信号と雑音がともに$1/10$に減少する。

4: 信号と雑音がともに$1/100$に減少する。

5: 信号は$1/10$に減少し、雑音は$1/100$に減少する。

10Hz ～1kHzの帯域からなるアナログ信号をサンプリングするとき、サンプリング定理によって定まるサンプリング間隔の上限はどれか。（情報処理工学）

1: 0.05ms

2: 0.1ms

3: 0.5ms

4: 1ms

5: 5ms

0.1Hz以上120Hz未満の周波数成分を含む生体信号を正しくA／D変換するために、理論上最低限必要なサンプリング周波数はどれか。

1: 0.1Hz

2: 60Hz

3: 120Hz

4: 240Hz

5: 480Hz
