電気工学の過去問

真空中に置かれた電荷、5μCと2μCとの間に0.01Nの力が働いた。電荷間の距離はどれか。ただし、1/(4πε0＝9×109 m/Fとする。(電気工学)　

1: 1m

2: 2m

3: 3m

4: 6m

5: 9m

図の回路について正しいのはどれか。ただし、ダイオードﾞは理想的とし、入力電圧圧Viは周波数50Hz振幅1Vの正弦波とする。

1: ダイオードにかかる電圧の最大値は約2Vである。

2: ダイオードに流れる電流は正弦波である。

3: コンデンサにかかる電圧の最大値は約1.4Vである。

4: コンデンサにかかる電圧は正弦波である。

5: 抵抗を1kΩに変えるとコンデンサにかかる電圧のリップル(変動量)は減少する。

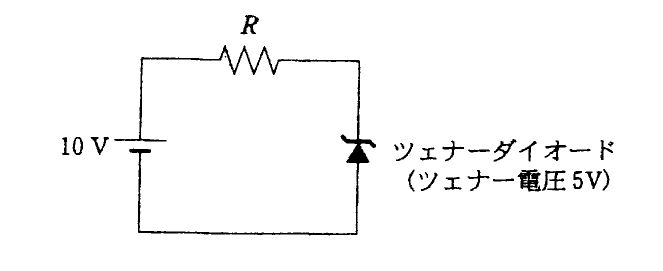

ツェナー電圧5Vのツェナーダイオードに100mAの電流が流れているとき図の回路の抵抗Rはどれか。

1: 10Ω

2: 50Ω

3: 100Ω

4: 250Ω

5: 500Ω

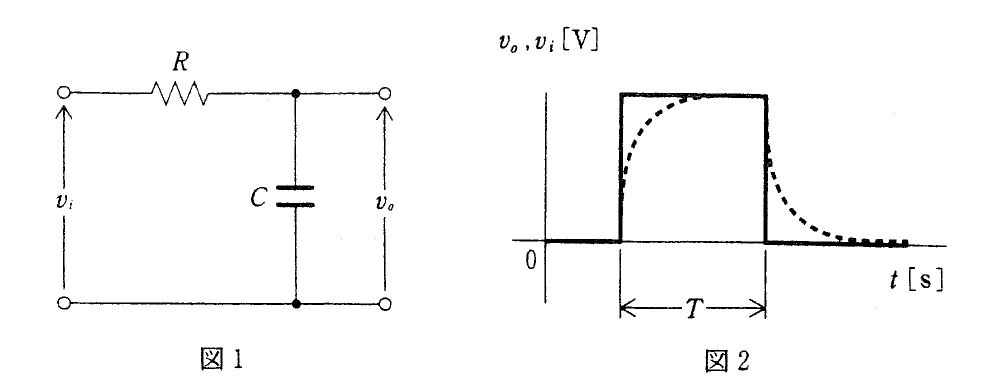

図1の回路に図2の入力vi(実線)を与えて出力vo(破線)が得られたとき正しいのはどれか。

1: CR<T

2: CR=T

3: CR=1/T

4: 2T>CR>T

5: CR>2T

図の回路について誤っているのはどれか。

a: 正弦波電流に対するLとCそれぞれの両端の電圧は同相である。

b: 直流ではインピーダンスが無限大である。

c: 共振するとインピーダンスは抵抗Rとなる。

d: 共振周波数は1/(2π√LC)である。

e: 共振周波数以上の高い周波数ではインピーダンスは0に近づく。

1. a b　2. a e　3. b c　4. c d　5. d e

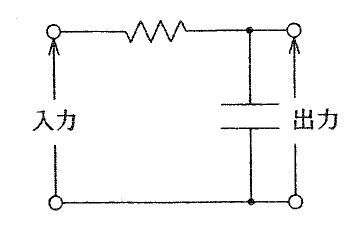

図の回路について誤っているのはどれか。

1: 時定数はCRである。

2: 遮断周波数は1/(2πCR)である。

3: 積分回路として用いられる。

4: 遮断周波数では入出力間にπ/4radの位相差が生じる。

5: 遮断周波数より高い周波数の信号が通過する。

図の正弦波電圧波形について正しいのはどれか。

1: 周期は10msである。

2: 周波数は50Hzである。

3: 電圧の実例直は100Vである。

4: 電圧の平均値は100Vである。

5: 角周波数は100rad/sである。

電磁波について誤っているのはどれか。

1: 波長は周波数に比例する。

2: 真空中の伝搬速度は光速である。

3: 赤色光は青色光より波長が長い。

4: 電界と磁界が相互に影響し合うので電磁波と呼ばれる。

5: 波長が短いほど直進性が強い。

100Vを加えたときの消費電力が500Wであるヒータについて正しいのはどれか。

1: 加える電圧を2倍にすると発熱量は2倍になる。

2: 流れる電流を2倍にすると発熱量は2倍になる。

3: ヒータの抵抗線の長さを半分にすると発熱量は2倍になる。

4: ヒータの抵抗線を2本直列接続すると全体の発熱量は2倍になる。

5: ヒータの抵抗は5Ωである。

1回巻きコイルを貫く磁束が0.05秒間に0.1Wbから0.25Wbまで一定の割合で増加した。この間に発生する起電力の大きさ(絶対値)はどれか。

1: 1.0V

2: 1.5V

3: 2.0V

4: 2.5V

5: 3.0V

直経2mmで長さ1mの金属導体がある。　この導体の長さを変えずに直径を4mmにしたとき、抵抗値はもとの何倍か。

1: 0.25

2: 0.5

3: 1

4: 2

5: 4

同じ容量のコンデンサ3個を並列接続した場合の合成容量Cpと、3個を直列接続した場合の合成容量Csの比（Cp/Cs）はどれか。

1: 1/9

2: 1/3

3: 1

4: 3

5: 9

真空中の電界内に3μCの電荷を置いたとき、0.12Nの力が働いた。この点の電界の強さはどれか。

1: 0.36μV/m

2: 25μV/m

3: 36kV/m

4: 40kV/m

5: 250kV/m

静電界中の導体について誤っているのはどれか。

a: 導体内部に電界が存在する。

b: 導体表面に電荷が存在する。

c: 電気力線は導体表面に垂直である。

d: 導体の表面は等電位面である。

e: 導体にうず電流が流れる。

1. a b　2. a e　3. b c　4. c d　5. d e

図1の回路の入力に図2の波形が加わったとき出力波形の概形はどれか。ただし、ﾀﾞｲｵｰﾄﾞは理想的とする。

図の回路においてSを閉じて十分に時間が経過した後のC1のエネルギーはどれか。ただし、C1とC2の容量は同じで、Sが閉じる前のC1には1Jのエネルギーが蓄えられており、C2のエネルギーは0Jであったとする。

1: 0 J

2: 1/2 J

3: 1/3 J

4: 1/4 J

5: 1/8 J

図の回路の共振周波数に最も近いのはどれか。

1: 16kHz

2: 100 kHz

3: 160 kHz

4: 1 MHz

5: 1.6 MHz

図の回路の働きとして正しいのは

1: クランプ回路

2: 微分回路

3: 発振回路

4: 高城(通過)フィルタ

5: 低減(通過)フィルタ

正弦波電圧（Vosin2πft）について正しいのはどれか。

a: 電圧の実効値はVo/2である。

b: 抵抗Rに電圧を印加したとき消費される平均電力はRVo2/2ある。

c: インダクタンスLのコイルに電圧を印加したとき、流れる電流の振幅はVo/(2πfL)である。

d: 静電容量Cのコンデンサに電圧を印加したとき流れる電流の振幅は2πfCVoである。

e: コンデンサに電圧を印加したとき、流れる電流の位相は電圧の位相と同じである。

1. a b　2. a e　3. b c　4. c d　5. d e

図のような電流Iがコンデンサに流れた。蓄えられる電荷の量はどれか。

1: 4C

2: 5C

3: 6C

4: 7C

5: 8C
