第35回国試午前54問の類似問題

図の回路で正しいのはどれか。ただし、Aは理想演算増幅器である。

a: 増幅度は-R2/R1である。

b: 入力抵抗はR1である。

c: 抵抗R1と抵拭R2に流れる電流は等しい。

d: 抵抗R1に加わる電圧は入力電圧v1に等しい。

e: 出力抵抗はゼロである。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図の回路において正しいのはどれか。ただし、A は理想演算増幅器とする。

a: 反転増幅回路である。

b: 入力抵抗は Rs である。

c: 二つの抵抗に流れる電流は等しい。

d: Vs は Vi に等しい。

e: Rs を無限大にすると |Vi| = |Vs| になる。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図の回路について正しいのはどれか。ただし、Aは理想演算増幅器である。

a: 入力インピーダンスは無限大である。

b: 電圧増幅度は0 dBである。

c: 入力電圧viと出力電圧voは逆位相である。

d: 正帰還が用いられている。

e: インピーダンス変換の働きをする。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図の回路について正しいのはどれか。ただし、Aは理想増幅器とする。（電子工学）

a: 入力インピーダンスは大きい。

b: 入力と出力は逆位相である。

c: 反転増幅回路である。

d: 入力は正電圧でなければならない。

e: 入力電圧の1倍が出力される。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路について誤っているのはどれか。ただし、Aは理想演算増幅器である。

1: 電圧増幅度は1倍である。

2: インピーダンス変換器として使用される。

3: 入力インピーダンスは無限大である。

4: 正帰還が用いられている。

5: 電圧フォロアである。

図の回路の入力インピーダンスはどれか。ただし、Aは理想演算増幅器とする。（電子工学）

1: R

2: $\frac{1}{R}$

3: $ R+\ j\omega{C}$

4: $ R+\frac {1}{j\omega C}$

5: $\frac {1}{R}+j\omega C$

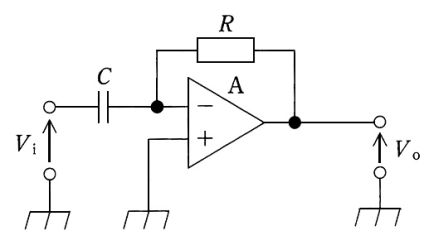

図の回路はどれか。ただし、Aは理想演算増幅器とする。

1: 差動増幅回路

2: 反転増幅回路

3: 非反転増幅回路

4: 微分回路

5: 積分回路

図の回路について、正しいのはどれか。ただし、Aは理想演算増幅器とする。

a: 時定数は20 msである。

b: 通過域での増幅度は20 である。

c: 直流成分はカットされる。

d: コンデンサC1と抵抗R2に流れる電流は等しい。

e: 入力インピーダンスは抵抗R1とR2で決まる。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路はどれか。ただし、Aは理想演算増幅器とする。　

1: 積分回路

2: 微分回路

3: 反転増幅回路

4: 非反転増幅回路

5: 差動増幅回路

図の回路について正しいのはどれか。ただし、Aは理想演算増幅器とする。

a: 時定数は10msである。

b: 通過域の増幅度は20 である。

c: 遮断周波数ではViとVoの位相差はゼロである。

d: 入カインピーダンスは周波数に反比例する。

e: 遮断周波数より十分に高い帯域で積分特性を有する。

1. a b　2. a e　3. b c　4. c d　5. d e

理想演算増幅器の特性で正しいのはどれか。

a: 差動利得は0である。

b: 同相利得は無限大である。

c: 周波数帯域幅は無限大である。

d: 入力インピーダンスは無限大である。

e: 出力インピーダンスは無限大である。

1. a b　2. a e　3. b c　4. c d　5. d e

図の回路の出力Voはどれか。ただし、Aは理想演算増幅器とする。

1: -1V

2: -2V

3: -3V

4: -4V

5: -5V

理想演算増幅器の特徴として正しいのはどれか。

1: スルーレートがゼロである。

2: 出力インピーダンスが無限大である。

3: 入力インピーダンスがゼロである。

4: ゲインが無限大である。

5: 同相信号除去比がゼロである。

図の回路の抵抗R[kΩ]はどれか。ただし、Aは理想演算増幅器とする。

1: 2

2: 4

3: 6

4: 8

5: 10

図の回路において出力Voの値はどれか。なお、Aは理想演算増幅器とする。(電子工学)

1: 0.5V

2: 1.0V

3: 1.5V

4: 2.0V

5: 3.0V

図の回路について、正しいのはどれか。ただし、Aは理想演算増幅器とする。

a: 遮断周波数より十分に低い帯域で微分特性を有する。

b: コンデンサC1と抵抗R2に流れる電流は等しい。

c: 遮断周波数は314Hzである。

d: 直流成分は通過する。

e: 入力インピーダンスは抵抗R1とR2で決まる。

1. a b　2. a e　3. b c　4. c d　5. d e

図の電圧増幅回路について正しいのはどれか。ただし、オペアンプは理想的なものとする。

a: 反転増幅回路である。

b: 電圧利得は20dBである。

c: 負帰還が用いられている。

d: a-b間の電圧は入力電圧に等しい。

e: 入力インピーダンスは11kΩである。

1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

図の回路の入力インピーダンスはどれか。 ただし、A は理想演算増幅器とし、角周波数を ~、虚数単位を j とする。

図の回路のVi[V]はどれか。ただし、Aは理想演算増幅器とする。

1: -2

2: -1

3: 0

4: 1

5: 2

図の回路の出力電圧Voが比例するのはどれか。ただしAは理想演算増幅器とする。

1: v2+v1

2: v2-v1

3: v2・v1

4: $\frac {V_{2}}{V_{1}}$

5: $\sqrt {V_{2}\cdot V_{1}}$
