電気的安定性の測定の過去問


国試第3回午後:第76問

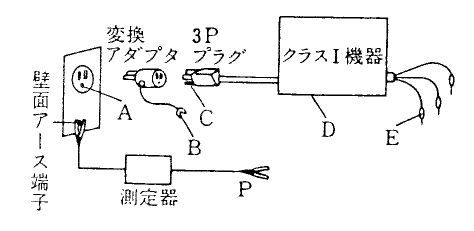

図に示す洩れ電流測定回路で、外装洩れ電流を測定する場合、測定器の端子Pを接続する場所はどこか。

3PM76-0

1: A

2: B

3: C

4: D

5: E

国試第2回午後:第84問

CF形装着部を有する機器の洩れ電流の試験成績のうち、危険と考えられるのはどれか。

1: 単一故障状態における接地漏れ電流 :0.7mA

2: 正常状態における外装漏れ電流 :0.006mA

3: 単一故障状態における外装漏れ電流 :0.41mA

4: 正常状態における患者漏れ電流 :0.005mA

5: 単一故障状態における患者漏れ電流 :0.062mA

国試第2回午後:第76問

B形装着部を有する心電計の正常状態における接地洩れ電流を、高感度交流電圧計と人体の電気的等価インピーダンスを模擬した回路により測定した。 洩れ電流が許容範囲内であるときの電圧計の読みは何mV以下か。

1: 10mV

2: 50mV

3: 100mV

4: 500mV

5: 1000mV

国試第1回午後:第84問

接地線の点検について誤っているのはどれか。

a: 線の色が黄と緑の縞になっていることを確認する。

b: 接地線の抵抗はテスタの抵抗レンジによって正確に測定できる。

c: 簡易接地線抵抗測定法はジュールの法則に基づいている。

d: 接地抵抗は0.1Ω以下であればよい。

e: 接地線抵抗測定は4端子法で行う。

1. a b 2. a e 3. b c 4. c d 5. d e

国試第1回午後:第83問

接地洩れ電流を測定する際、測定器は図に示すA~Eのどの間に入れればよいか。ただし、測定は装置を動作状態にして行う。

1PM83-0

1: A-B間

2: B-C間

3: C-D間

4: D-E間

5: E-A間

国試第1回午後:第82問

医用電気機器の漏れ電流測定回路(DM回路)の抵抗RとコンデンサCの役割はどれか。

1: 漏れ電流波形の平滑値を得る。

2: 人体の血液インピーダンスを等価的に模擬する。

3: 衝撃的漏れ電流から高感度電圧計を保護する。

4: 人体の電撃に対する反応閾値の周波数特性を模擬する。

5: 医用電気機器からの不要高周波成分を除去する。

国試第1回午後:第79問

等電位化接地(EPR)システムにおいて、すべての金属表面間の電位差を何mV以下にすることが要求されるか。

1: 1

2: 5

3: 10

4: 20

5: 50

国試第32回午後:第40問

着脱式ではない電源コードをもつ医用電気機器で、電源プラグの接地ピンから金属外装までの抵抗値の規定値は何Ω以下か。

1: 0.1

2: 0.2

3: 0.5

4: 1

5: 2

国試第32回午前:第43問

クランプ型電流計を用いて医療機器に供給される電源電流の測定を行うとき、図のクランプ部分に挟むのはどれか。

32AM43-0

1: 保護接地線

2: 機能接地線

3: 2本の電源導線

4: 2本の電源導線と保護接地線

5: 2本の電源導線のいずれか1本

国試第32回午前:第42問

JIST0601-1における漏れ電流測定用器具(MD)において、100kHzの漏れ電流を測定したところ、電圧計の読みが0.1Vであった。このとき実際に流れた100kHzの漏れ電流のおよその値[mA]はどれか。

1: 0.01

2: 0.1

3: 1

4: 10

5: 100

国試第31回午後:第40問

定格10Aの医療機器の着脱可能な保護接地線のインピーダンスを JIST0601-1に基づいた電圧降下法で測定した。インピーダンスが許容値内であるときの電圧降下[V]の上限はどれか。

1: 0

2: 1.5

3: 2

4: 2.5

5: 3

国試第31回午前:第42問

JIS T 0601-1 で規定されている図の漏れ電流測定用器具(MD)について正しいのはどれか。

31AM42-0

a: 電圧計Vの入力抵抗は100kΩである。

b: R1とC1で遮断周波数1kHzの低域通過フィルタを構成している。

c: 10kHz、1mAの漏れ電流は0.1mAと評価される。

d: 電圧計で1Vと測定された場合、漏れ電流値は1mAとする。

e: R2は10kΩである。

1. a b c 2. a b e 3. a d e 4. b c d 5. c d e

国試第30回午後:第43問

図の四端子法によって被測定線R の抵抗を測定した。電流計の指針が0.25A、内部抵抗1MΩ の電圧計の指針が0.05V であった。被測定線R の抵抗値[Ω] はどれか。ただし、r1-r4 は測定リードの抵抗および接続部の接触抵抗である。

30PM43-0

1: 0.1

2: 0.2

3: 0.3

4: 0.4

5: 0.5

国試第29回午後:第40問

図のMDで電圧計の表示値が150mVを示した。漏れ電流値[μA]はどれか。

29PM40-0

1: 15

2: 75

3: 150

4: 300

5: 500

国試第29回午前:第42問

JIS T 0601-1:2012 で規定されている単一故障状態はどれか。

a: 保護接地線の開路

b: 絶縁のいずれかひとつの短絡

c: 電源導線のいずれか1 本の断線

d: F 形装着部への外部電圧印加

e: 信号入出力部への外部電圧印加

1. a b c 2. a b e 3. a d e 4. b c d 5. c d e

国試第28回午後:第41問

漏れ電流の単一故障状態として規定されているのはどれか。

a: 3P プラグの接地ピンの折損

b: 電源ヒューズの1本の断線

c: 電源導線と金属僅体の接触

d: 追加保護接地線の断線

e: 二重絶縁の一方の短絡

1. a b c 2. a b e 3. a d e 4. b c d 5. c d e

国試第28回午後:第40問

漏れ電流測定用電源ボックスでスイッチ S1 の用途はどれか。

28PM40-0

1: 電源導線の断線の模擬

2: 保護接地線の断線の模擬

3: 追加保護接地線の断線の模擬

4: 患者誘導コードの切替え

5: 電源極性の切替え

国試第28回午前:第43問

単一故障状態(保護接地線断線)での接触電流(外装漏れ電流)を測定するとき、測定用器具(MD)を入れる間(位置)として正しいのはどれか。

28AM43-0

1: A - B 間

2: B ? C 間

3: C - D 間

4: D - E 問

5: E - A 間

国試第27回午前:第42問

接地漏れ電流を測定するとき、測定用器具(MD)は図に示すA~Eのどの間に入れればよいか。

27AM42-0

1: A-B間

2: B-C間

3: C-D間

4: D-E間

5: E-A間

国試第25回午後:第41問

医療機器の電気的安全測定について正しいのはどれか。

1: アナログテスタを用いた導通試験で表示される値が接地線抵抗 値となる。

2: クランプメータによる消費電流の測定は電源導線を2本挟んで測 定する。

3: 漏れ電流測定に用いる電圧計の精度は10%以内である。

4: 等電位接地設備の接地端子と測定点との間の電圧はmV以下である。

5: CF形装着部の患者漏れ電流Iでは、各患者リードを1点に接続した状態で測定する。
